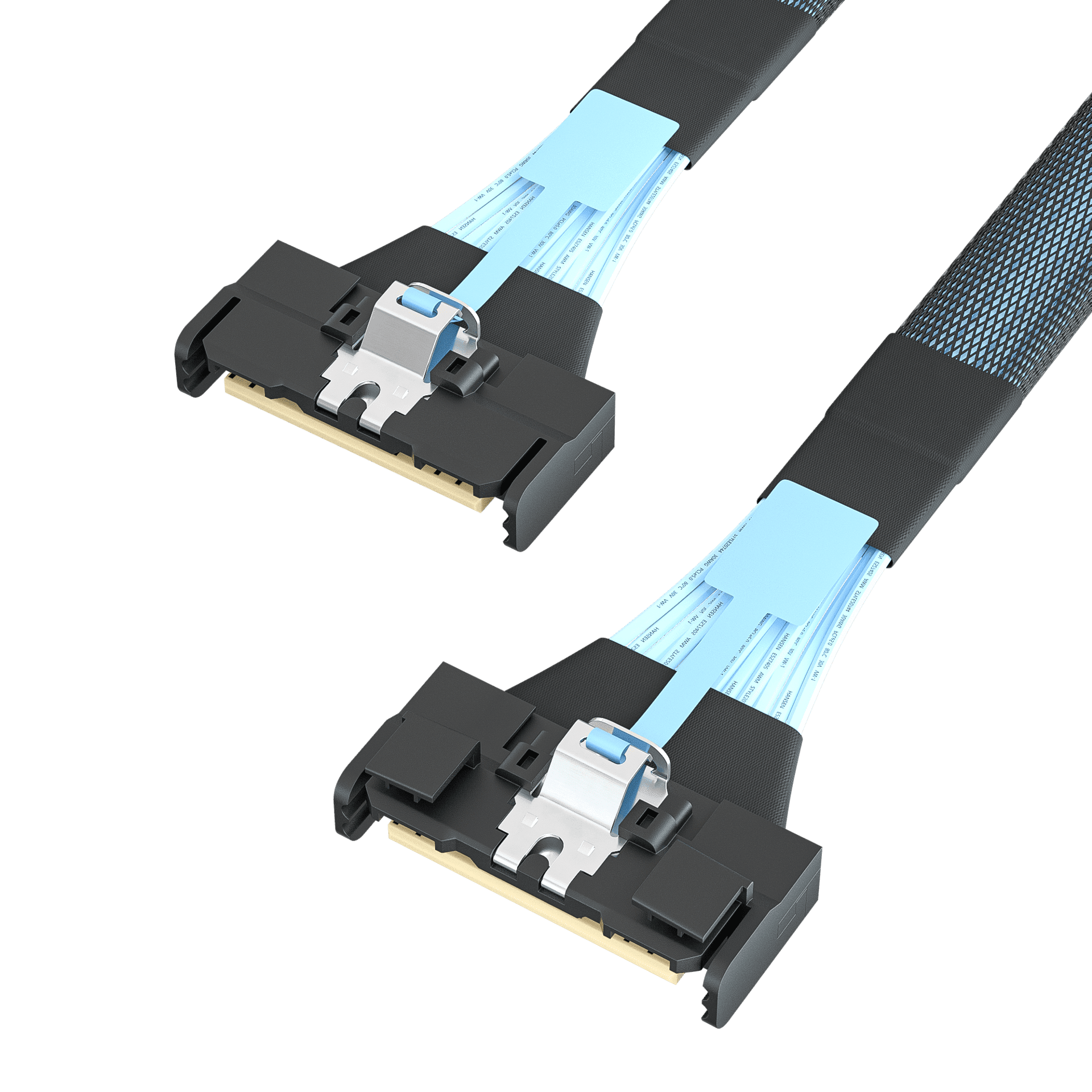

MCIO 8X 转 MCIO 8X 直头对直头

MCIO 8X Stright TO MCIO 8X Stright Cable
（MCIO 8X直头对直头数据线）

产品特点

1.0.6毫米间距的紧凑型连接器设计节省了终端设备的空间，支持电缆到板和卡到板的应用

2.1.57毫米的PCB卡厚度与PCIe立管卡兼容

3.本款产品的插头为直型电缆插头

4.支持85欧姆的阻抗应用

5.支持高达PCIe5.0 32GT/s的信号传输速率

6.30AWG电缆

应用范围

1. 数据中心和网络设备

 2. 服务器/存储设备

3. 高性能计算（HPC）

4. 交换机/路由器

5. 无线基站和无线电台

规格

PCIe Gen5和PCIe Gen6

📋 机械性能

配接力：最大55.5N

拆卸力：最大49N

额定耐用周期：至少250次

⚡ 电气性能

电压：每个触点30VAC

电流：每个触点0.5A

触点电阻：初始值为20mohm，压力测试后最大变化为20mohm

绝缘耐受电压：最低300VDC，100ms

绝缘电阻：相邻引脚之间最小10MΩ

📊 信号完整性

• ▹ 配套连接器阻抗：85+/-10%欧姆@25ps RT

• ▹ SCD21：符合SAS4.0和PCIe4.0标准

• ▹ FEXT：符合SAS4.0和PCIe4.0标准

• ▹ NEXT：满足SAS4.0和PCIe4.0

• ▹ 插入损耗：符合SAS4.0和PCIe4.0标准

产品的环境符合性

✓RoHS2.0： 符合规定

✓中国RoHS：是

✓REACH SVHC：是
