产品概述

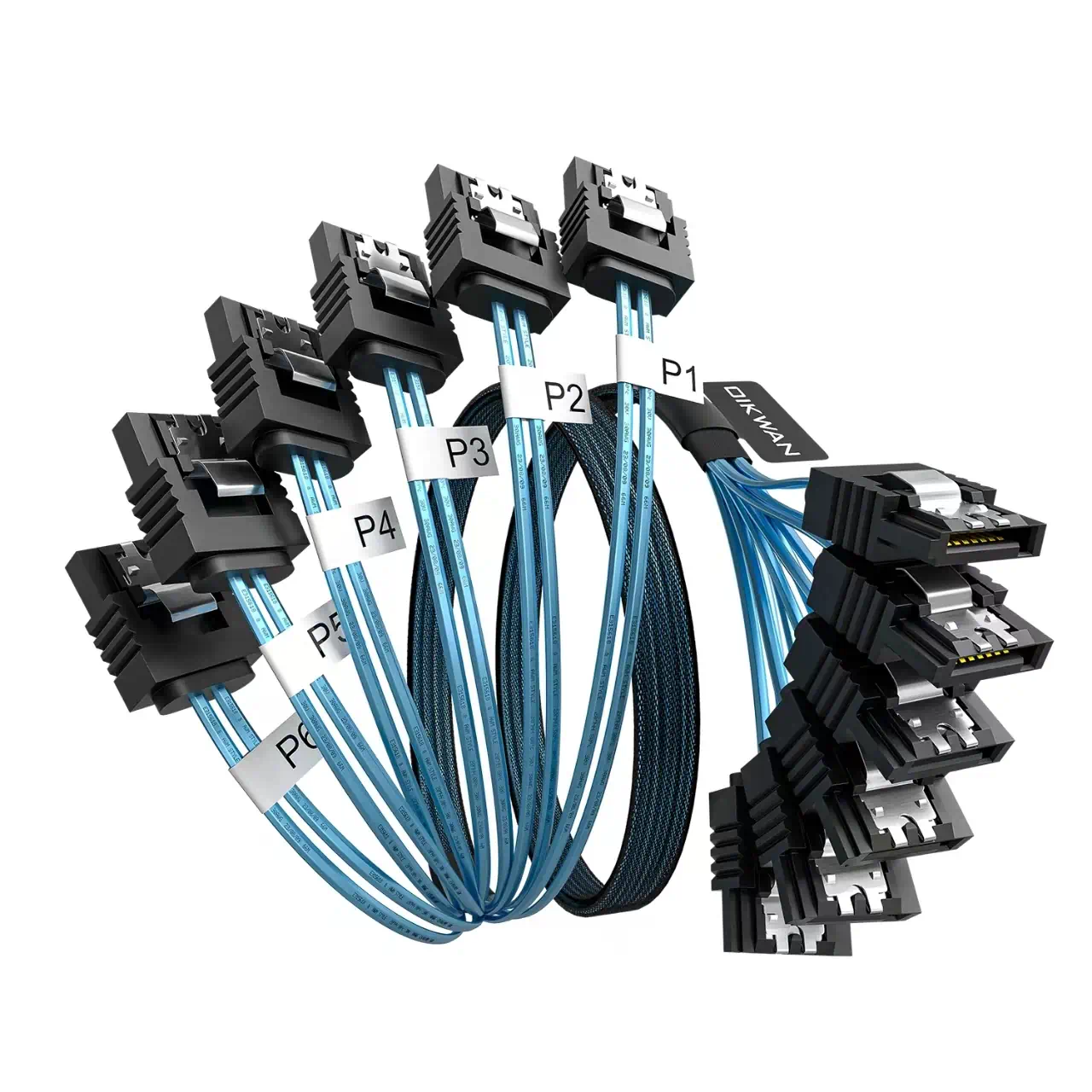

本产品是一款一拖六结构的SATA硬盘数据线，将6条独立的SATA数据线整合为一体式线束，用于同时连接主板/RAID卡上的多个SATA接口与机箱内的多块SATA硬盘（HDD/SSD）。一体式设计专为多盘位服务器、大容量存储阵列及数据中心打造，有效简化布线，提升散热效率与维护便捷性。
核心特点
1. 接口规格
主端接口：6个标准 SATA 7Pin 接口，用于连接主板或RAID卡
设备端接口：6个标准 SATA 7Pin 接口，用于连接硬盘、光驱等SATA设备
接口设计：支持直头/弯头组合，部分型号配备金属弹片卡扣，防止松动脱落
2. 传输性能
高速传输：每条通道独立支持 6Gbps（SATA 3.0）传输速率，向下兼容 SATA 2.0（3Gbps）和 SATA 1.0（1.5Gbps）
通道独立：六条数据通道相互隔离，互不干扰，确保多盘并发读写稳定
3. 结构与工艺
一体式线束：六条线缆在两端通过热缩管或注塑工艺整合，避免线缆散乱，便于理线
优质导体：采用 30AWG/28AWG 纯铜镀锡导体，导电性能优异，信号衰减小
多层屏蔽：每条线缆独立配备铝箔屏蔽层，整体外加编织网屏蔽，有效抵御电磁干扰
环保材料：线材外被采用 PVC 环保胶料，柔软耐弯折，符合 RoHS 标准
镀金触点：接口端子经过镀金处理，抗氧化、耐插拔，确保长期使用可靠性
4. 长度与配置
长度可选：提供 0.3m、0.5m、0.8m、1m 等多种长度，适应不同机箱布局
接口朝向：支持直直、直弯、弯弯等多种组合，灵活适配主板与硬盘位置
卡扣可选：无卡扣、单边卡扣、双边卡扣多种选择
技术规格
| 接口标准 | 6*SATA 7Pin（主端）转 6*SATA 7Pin（设备端） |
| 传输速率 | 6Gbps（SATA 3.0），向下兼容 |
| 线规 | 30AWG / 28AWG（可选） |
| 线缆长度 | 0.2m / 0.3m / 0.5m / 0.8m / 1m / 1.5m（可定制） |
| 屏蔽结构 | 铝箔 + 编织网双层屏蔽 |
| 接口材质 | 镀金触针 + ABS 塑壳（可选金属卡扣） |
| 工作温度 | -20°C 至 80°C |
| 合规标准 | RoHS 2.0 |
适用场景
多盘位服务器：适用于 6盘位及以上服务器内部存储设备集中连接
磁盘阵列（RAID）搭建：配合 RAID 卡同时连接多块硬盘组建 RAID 5、RAID 6 等阵列
企业级 NAS 存储：6盘位及以上 NAS 设备内部布线
数据中心：大规模存储节点内部硬盘连接
监控存储服务器：多盘位硬盘录像机或 NVR 内部连接
高性能工作站：多 SSD 同时连接，提升数据读写效率
