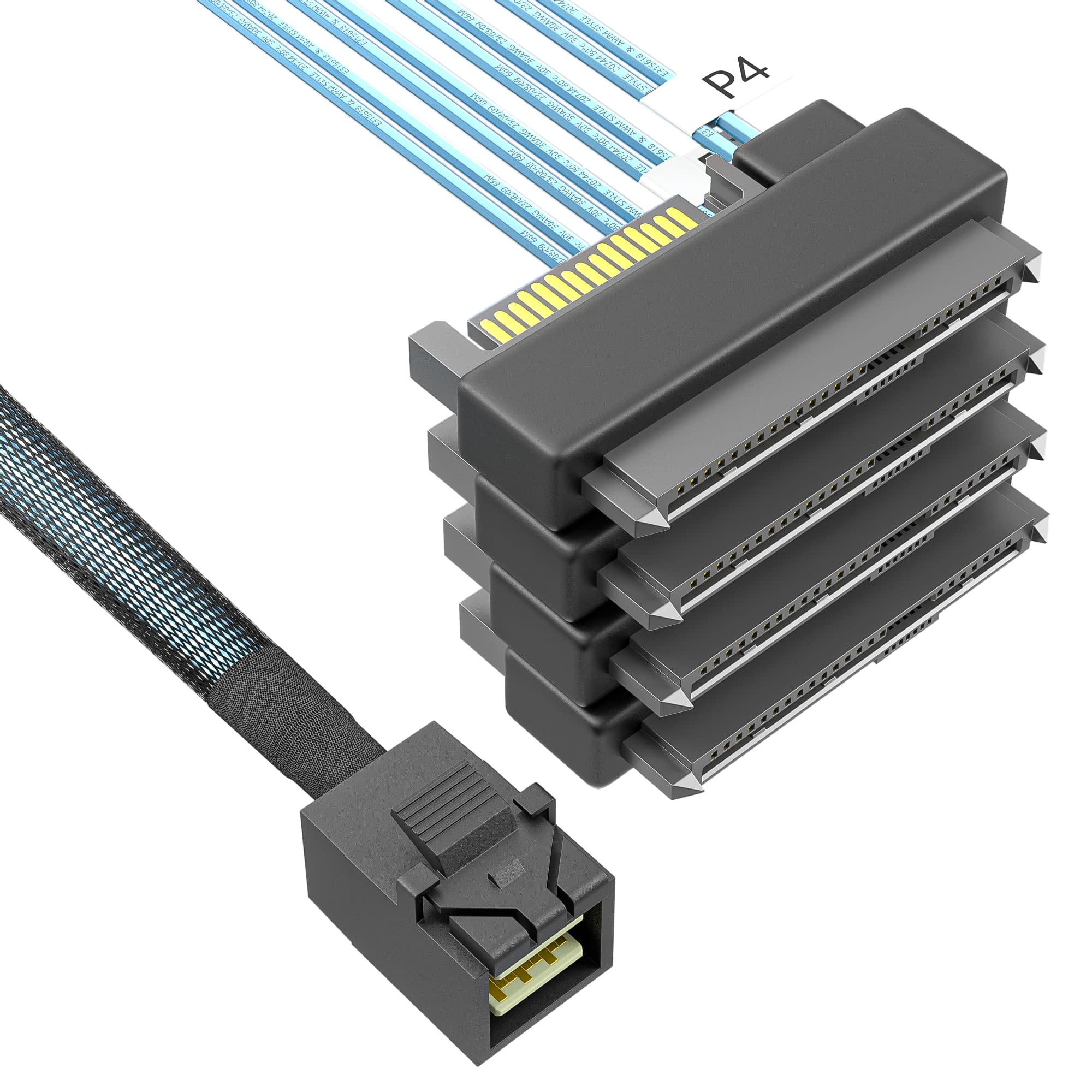

HD Mini SAS SFF-8643 4i转SAS 4SFF-8482 29P一体式

HD Mini SAS SFF-8643 36P转SAS 4SFF-8482 29P一体式硬盘数据线

描述

SFF-8643是一款36针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。

SFF-8482是一款29针SAS连接器，采用塑料主体接口，配置有15个引脚，可支持驱动器的电源要求。主要用于SAS 4i阵列上，作为内部SAS连接线使用，支持12Gbps传输速率。适用于服务器、存储设备、硬盘、硬盘载体和固态硬盘等设备。

应用数据/通信

• RAID（独立磁盘冗馀阵列）
• 工作站
• 机架式服务器
• 服务器
• 储物架

特点和好处

• 发送率12Gbps
• 符合SAS3.0规范

机械性能

配合力与不配合力

条件：EIA 364-13。以25毫米/分钟的速度插入和提取。

• 配合力：100牛顿最大的HD迷你SAS连接器。
• 取消力量：50 N最大的高清迷你SAS连接器。
• 交配力：50N最大为SAS连接器。
• 取消力：20N最大的SAS连接器。

电气性能

• 1. 联系当前评级
  0.5当交配时每针最大安培。
• 2. 电压等级
  30伏每接触时交配或未交配。
• 3. 接触阻力
  应力试验后最大30mohm初始，最大15mohm。
• 4. 耐介质电压
  500伏，1分钟无故障。
• 5. 耐绝缘性
  最少1000莫姆。

信号完整性

• 1. 匹配连接器阻抗：100欧姆±15%
• 2. 电缆绝对阻抗：100欧姆±10%
• 3. 电缆对匹配：±5欧姆
• 4. 共模阻抗：25至40欧姆
• 5. 插入损耗：6Db最大可达4.5Ghz；11Db最大可达9Ghz
• 6. 串音：-35Db至6Ghz

产品环保法规

• Rohs2.0：符合Rohs2.0标准
• 中国Rohs：是的
• REACH SVHC：是的
• 低卤素状态：未审查
