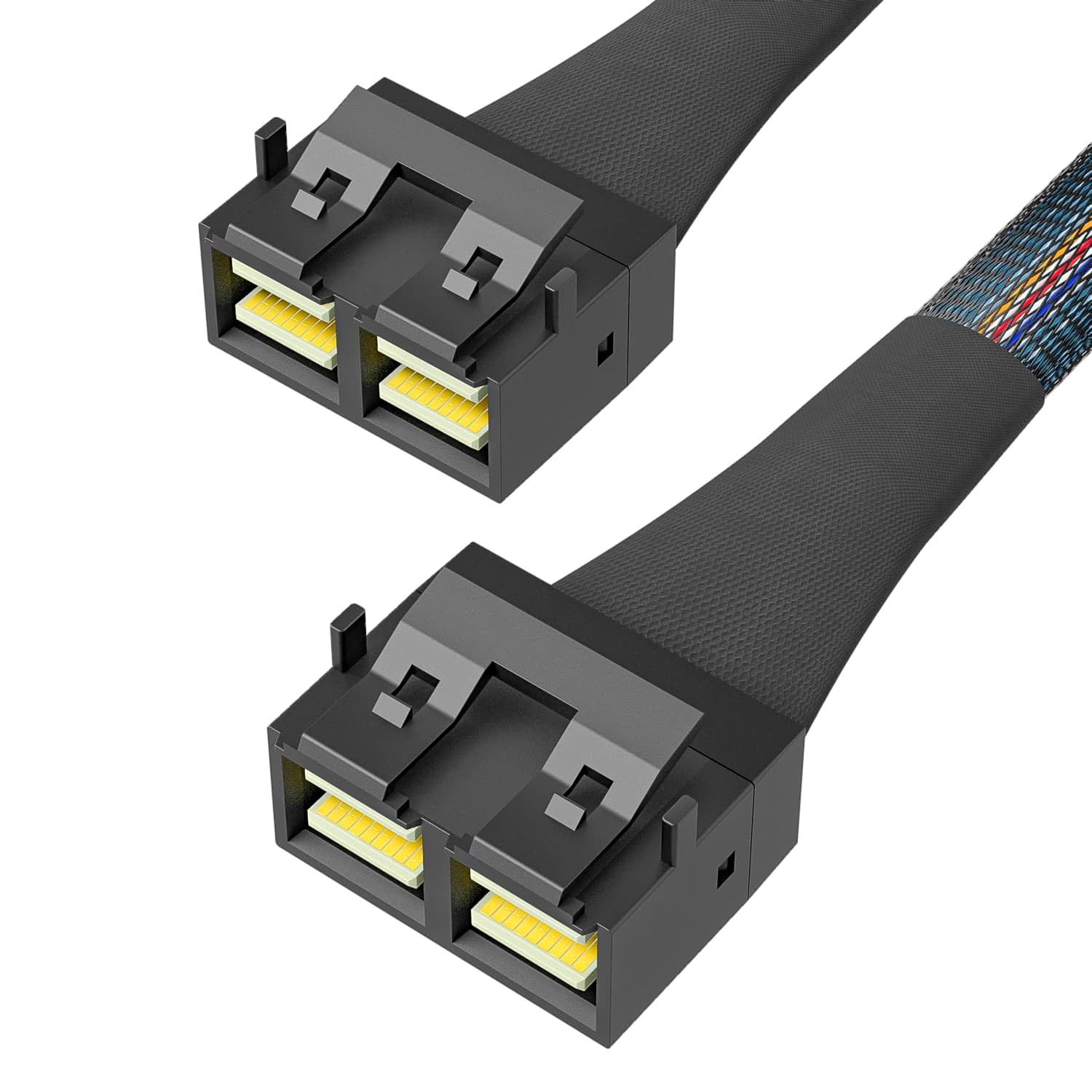

HD Mini SAS SFF-8643 8i转SFF-8643 8i

HD Mini SAS SFF-8643 8i转SFF-8643 8i 内部服务器高速线

描述

SFF-8643 8i是一款72针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。

OIKWAN 可以提供 12Gbps HD Mini SAS和6Gbps Mini SAS 产品的所有配置，我们有直型、直角、左侧出口和右侧出口配置，提供 4X 和 8X 连接器，电缆类型来自 twinax 电缆，用于松散电缆的精细薄膜层压电缆，导体尺寸范围从32AWG 到 28AWG。 所有上述产品均符合 SFF-8643、ROHS2.0、HF、UL 认证和可燃性等级。

应用数据/通讯

1. RAID（独立磁盘冗余阵列）

2. 工作站

3. 机架式服务器

4. 服务器

5. 储物架

特点和优点

1. 传输速率12Gbps

2. 符合SAS3.0规范

机械性能

配合力和解除力
条件：EIA 364-13。以25mm /分钟的速度插入和拔出。

配合力：最大100N。

解除配合力：最小50N。

电气性能

1. 接触电流额定值配对时，每个引脚最大0.5A。

2. 额定电压配对或非配对时，每个触点30VAC。

3. 接触电阻最大30mohm初始，压力测试后最大15mohm。

4. 介电耐压500VAC 1分钟无击穿。

5. 绝缘电阻最低1000Mohm。

信号完整性

1. 配对连接器阻抗：100 ohm±15％

2. 电缆绝对阻抗：100 ohm±10％

3. 电缆对匹配：±5欧姆

4. 共模阻抗：25至40欧姆

5. 插入损耗：最大-6dB，最高4.5Ghz；最高9dB，最高11dB

6. 串扰：-35 dB，最高6Ghz

产品环保合规

• 符合RoHS2.0：符合

• 中国RoHS：是

• 达到SVHC：是

• 低卤素状态：未审核
