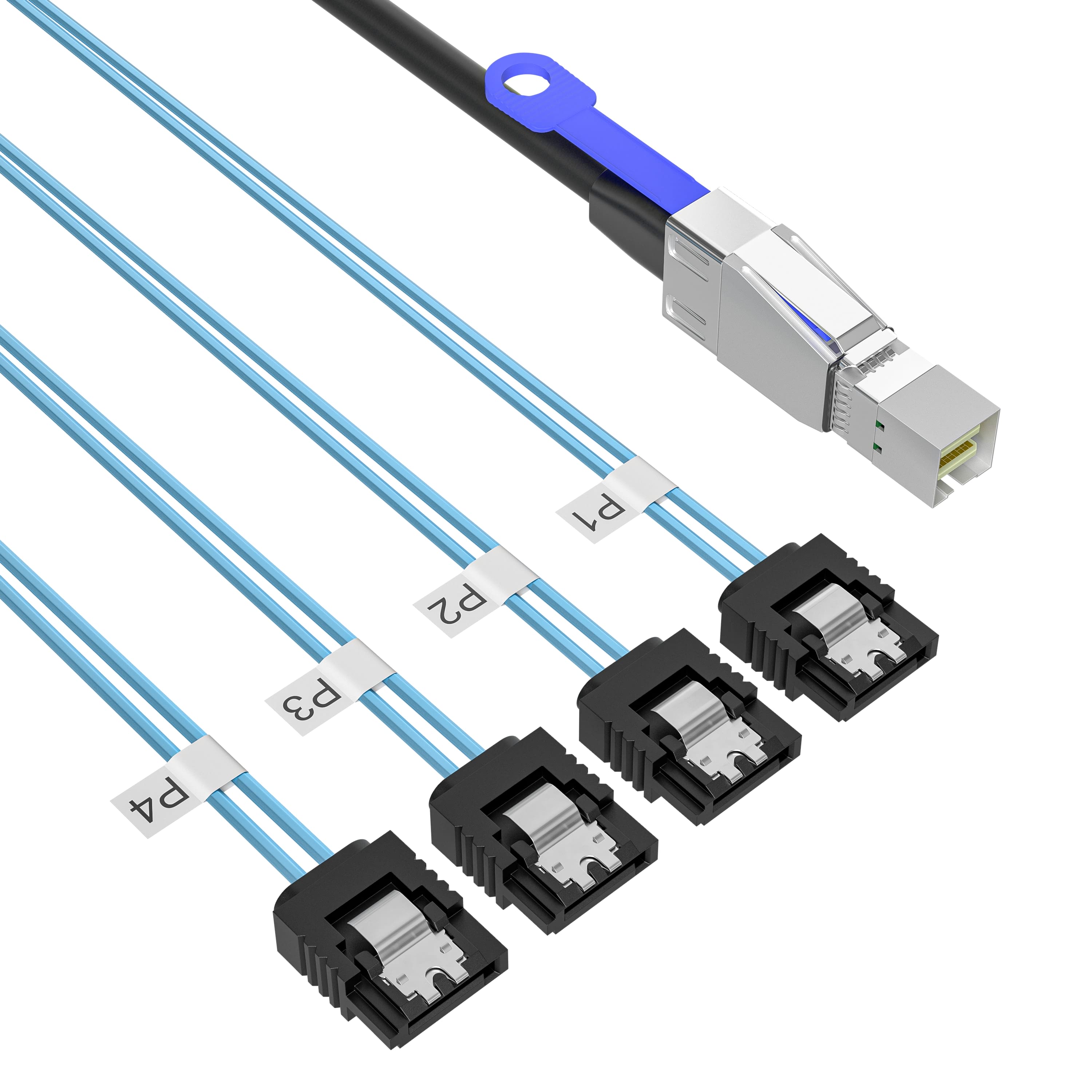

HD Mini SAS SFF-8644 转 4*SATA

HD Mini SAS SFF-8644转4SATA 服务器硬盘高速线

描述

SFF-8644是一款36针高密度MINI SAS连接器，采用与屏蔽外部连接兼容的金属外壳，主要用于实现HD SAS外部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8644符合SAS3.0规范，支持12Gbps数据传输协议。

SATA（串行硬件驱动器接口）是一种计算机总线，负责主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输。SATA与SCSI两者排线兼容，SATA接口可接上SAS接口，且支持热插拔，传输速度快，支持SATA3.0 6Gbps高速传输，执行效率高。

应用数据/通信

• 1. RAID（独立磁盘冗馀阵列）
• 2. 工作站
• 3. 机架式服务器
• 4. 服务器
• 5. 储物架

特点和好处

• 1. 发送率12Gbps
• 2. 符合SAS3.0规范

机械性能

配合力与不配合力

条件：EIA 364-13。以25毫米/分钟的速度插入和提取。

• 配合力：100牛顿最大的HD迷你SAS连接器。
• 取消力量：50N最大的高清迷你SAS连接器。
• 交配力：50N最大为SAS连接器。
• 取消力：20N最大的SAS连接器。

电气性能

• 1. 联系当前评级
  0.5当交配时每针最大安培。
• 2. 电压等级
  30伏每接触时交配或未交配。
• 3. 接触阻力
  应力试验后最大30mohm初始，最大15mohm。
• 4. 耐介质电压
  500伏，1分钟无故障。
• 5. 耐绝缘性
  最少1000莫姆。

信号完整性

• 1. 匹配连接器阻抗：100欧姆±15%
• 2. 电缆绝对阻抗：100欧姆±10%
• 3. 电缆对匹配：±5欧姆
• 4. 共模阻抗：25至40欧姆
• 5. 插入损耗：6Db最大可达4.5Ghz；11Db最大可达9Ghz
• 6. 串音：-35Db至6Ghz

产品环保法规

Rohs2.0：符合Rohs2.0标准

中国罗氏：是的

REACH SVHC：是的

低卤素状态：未审查
