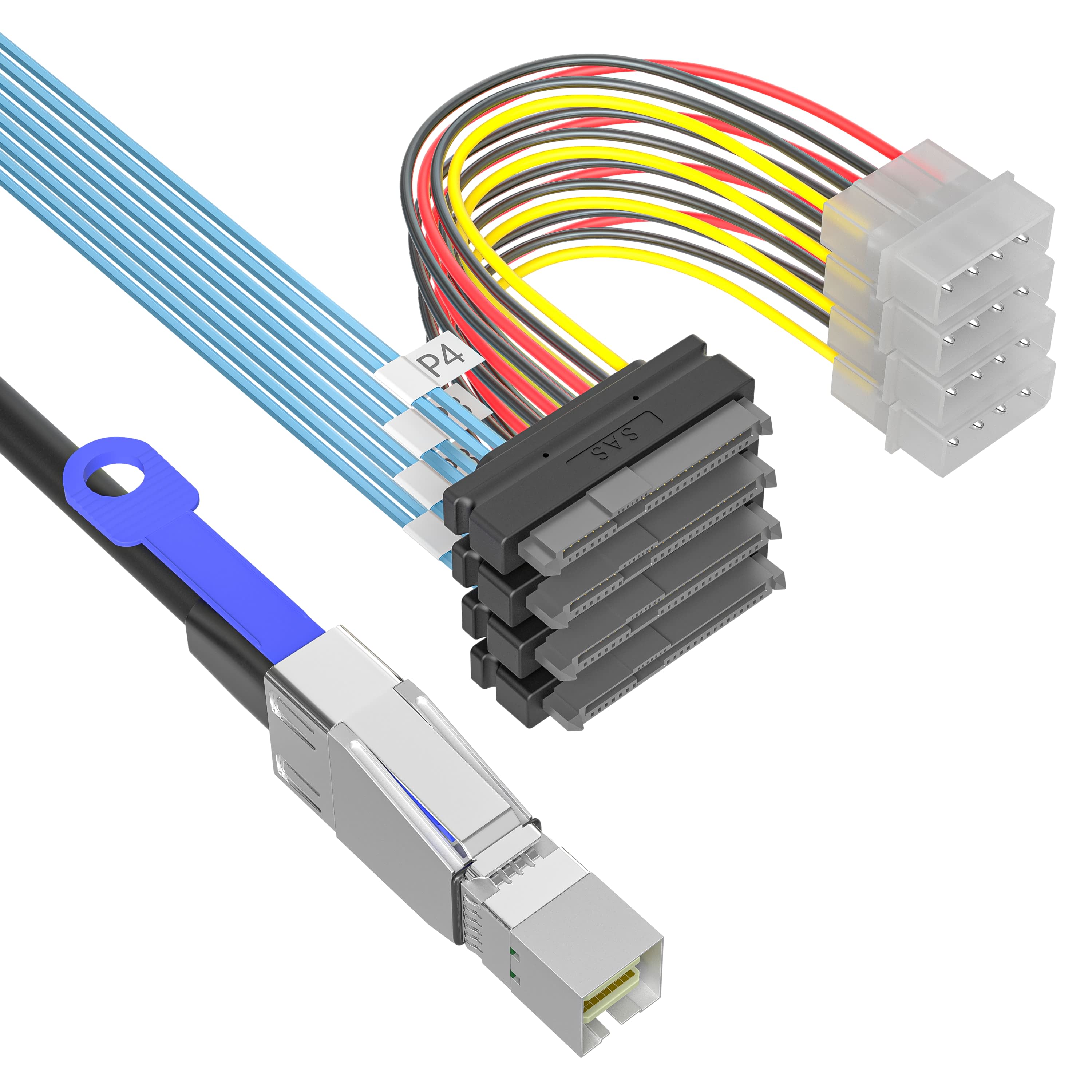

HD Mini SAS SFF-8644转4SFF-8482+大4P

HD Mini SAS SFF-8644转4SFF-8482+大4P 服务器硬盘数据线

描述

SFF-8644是一款36针高密度MINI SAS连接器，采用与屏蔽外部连接兼容的金属外壳，主要用于实现HD SAS外部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8644符合SAS3.0规范，支持12Gbps数据传输协议。

SFF-8482是一款29针SAS连接器，采用塑料主体接口，配置有15个引脚，可支持驱动器的电源要求。主要用于SAS 4i阵列上，作为内部SAS连接线使用，支持12Gbps传输速率。

应用数据/通信

1. RAID（独立磁盘冗馀阵列）
2. 工作站
3. 机架式服务器
4. 服务器
5. 储物架

特点和好处

• 发送率12Gbps
• 符合SAS3.0规范

机械性能

配合力与不配合力

• 条件：EIA 364-13。以25毫米/分钟的速度插入和提取。
• 配合力：100牛顿最大的HD迷你SAS连接器。
• 取消力量：50 N最大的高清迷你SAS连接器。
• 交配力：50N最大为SAS连接器。
• 取消力：20N最大的SAS连接器。

电气性能

1. 联系当前评级
   0.5当交配时每针最大安培。
2. 电压等级
   30伏每接触时交配或未交配。
3. 接触阻力
   应力试验后最大30mohm初始，最大15mohm。
4. 耐介质电压
   500伏，1分钟无故障。
5. 耐绝缘性
   最少1000莫姆。

信号完整性

• 匹配连接器阻抗：100欧姆±15%
• 电缆绝对阻抗：100欧姆±10%
• 电缆对匹配：±5欧姆
• 共模阻抗：25至40欧姆
• 插入损耗：6Db最大可达4.5Ghz；11Db最大可达9Ghz
• 串音：-35Db至6Ghz

产品环保法规

• Rohs2.0：符合Rohs2.0标准
• 中国罗氏：是的
• REACH SVHC：是的
• 低卤素状态：未审查
