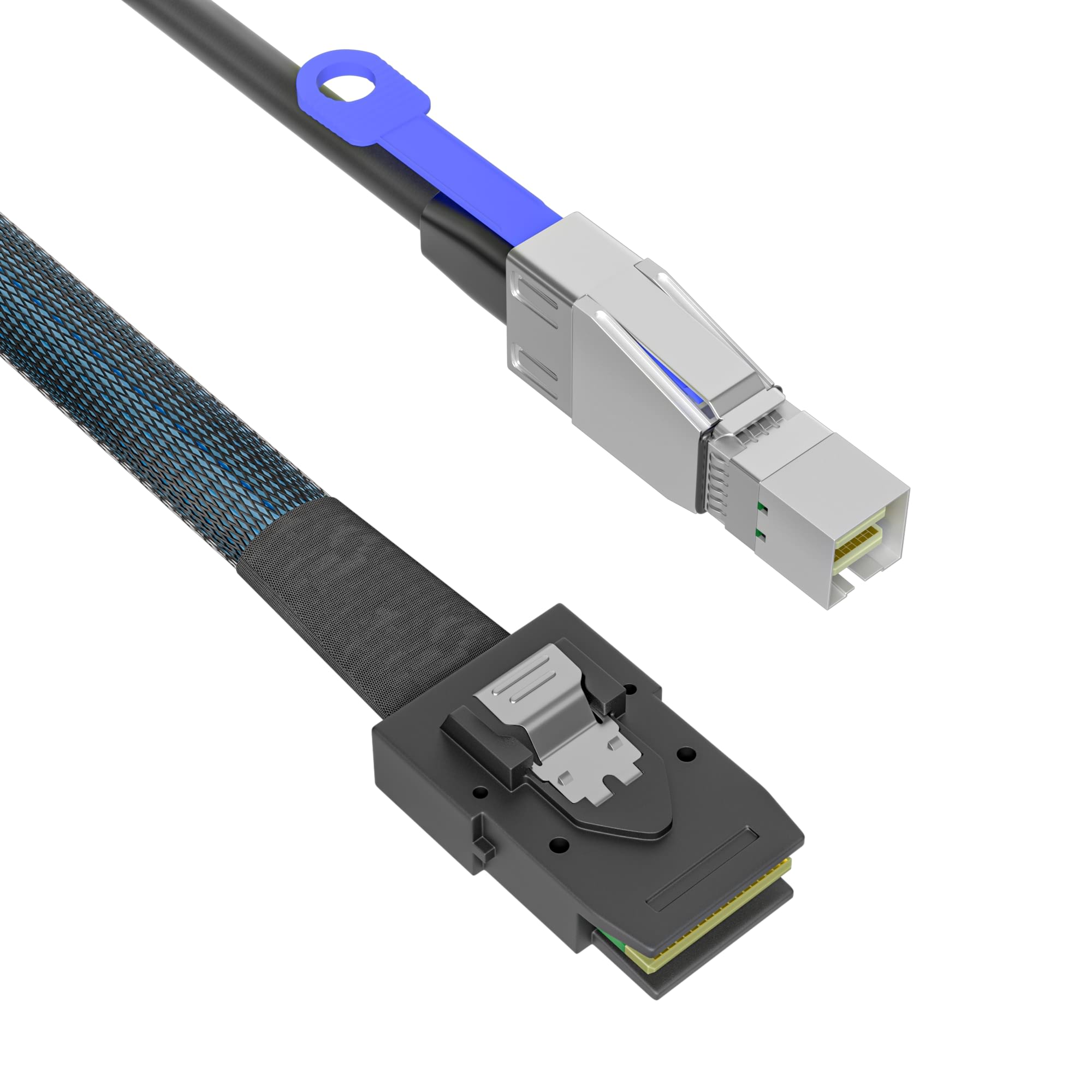

HD Mini SAS SFF-8644转SFF-8087

HD Mini SAS SFF-8644转SFF-8087 服务器高速转接线

描述

SFF-8644是一款36针高密度MINI SAS连接器，采用与屏蔽外部连接兼容的金属外壳，主要用于实现HD SAS外部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8644符合SAS3.0规范，支持12Gbps数据传输协议。

SFF-8087是一款36针MINI SAS连接器，采用兼容内部链接的塑料锁定接口，主要用于Mini SAS 4i阵列卡上，作为内部SAS连接线使用，专为实现Mini SAS内部互连解决方案而设计，典型应用是SAS HBA与SAS驱动器子系统之间的SAS链路。SFF-8087符合最新的6Gbps SAS 2.0规范，支持6Gbps数据传输协议。

应用数据/通信

1. RAID（独立磁盘冗馀阵列）
2. 工作站
3. 机架式服务器
4. 服务器
5. 储物架

特点和好处

1. 发送率12Gbps
2. 符合SAS3.0修订版5a规范

机械性能

配合力与不配合力

条件：EIA 364-13。以25毫米/分钟的速度插入和提取。

交配力：100N最大。

解除力：最大50海里。

电气性能

1. 联系当前评级
   0.5当交配时每针最大安培。
2. 电压等级
   30伏每接触时交配或未交配。
3. 接触电阻
   应力试验后最大30mohm初始，最大15mohm。
4. 耐介质电压
   500伏，1分钟无故障。
5. 绝缘电阻
   最少1000莫姆。

信号完整性

1. 匹配连接器阻抗：100欧姆±15%
2. 电缆绝对阻抗：100欧姆±10%
3. 电缆对匹配：±5欧姆
4. 共模阻抗：25至40欧姆
5. 插入损耗：-6Db最大可达4.5Ghz；11Db最大可达9Ghz
6. 串音：-35分贝最大可达6千兆赫

产品环保法规

• Rohs2.0：兼容
• 中国人权协会：是
• REACH SVHC：是的
• 低卤素状态：未审查
