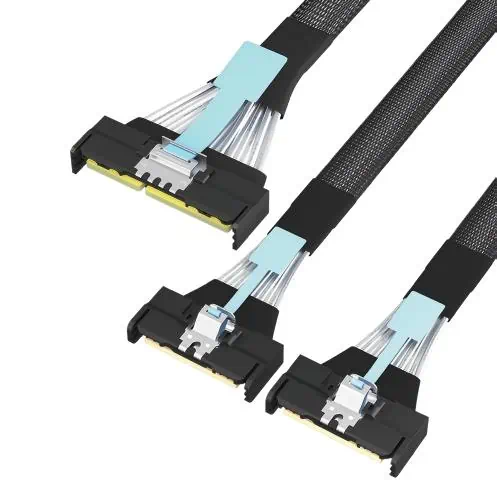

MCIO 16X 转 2*MCIO 8X

MCIO 16X - 2*MCIO 8X 高速线缆是一种用于将单个PCIe 5.0/6.0 x16接口拆分为两个独立的PCIe x8接口的互连组件。
这种线缆的一端是一个支持16个通道的MCIO 16X连接器，另一端是两个独立的MCIO 8X连接器。它在物理上实现了PCIe通道的分叉（Bifurcation），是现代服务器实现存储资源灵活配置的关键部件。

一、产品特点

通道拆分功能

• 核心设计：线缆内部将来自16X端的16个差分信号对（TX/RX）精确地拆分为两组8个差分信号对，分别路由到两个8X连接器上。
• PCIe Bifurcation支持：它专门配合CPU或PCIe交换芯片的通道拆分功能使用，支持将1个x16端口拆分为2个x8端口（通常配置为x8/x8）。

独立链路传输

拆分后的两个8X通道组在电气上是完全隔离和独立的。这意味着两个MCIO 8X接口可以同时连接两个不同的设备（如两块NVMe SSD），互不干扰，各自享有x8的独立带宽。

保持高速信号完整性

• 精确的阻抗匹配：在分叉点（Fan-out点），线缆内部经过精密设计，确保85Ω阻抗的连续性，避免信号反射。
• 低串扰设计：两组8X通道之间具备良好的隔离屏蔽，防止近端串扰，确保PCIe 5.0（32 GT/s）甚至PCIe 6.0（64 GT/s）的信号质量。
• 延迟匹配：为了保证两个拆分链路的时序一致性，线缆内部的走线长度通常会进行匹配处理。

灵活的物理布局

• 端口密度优化：允许主板或控制器上只部署一个MCIO 16X接口，就能驱动两个下游设备，节省了宝贵的PCB板空间和连接器数量。
• 多种拆分形态：除了16X转双8X，常见的组合还包括16X转4个4X等，但16X转双8X是最常见于高性能存储应用的型号。

二、规格参数

物理规格

连接器类型：

• 主端：1个 MCIO 16X 插头 （74 pin，支持16个PCIe通道）。
• 分叉端：2个 MCIO 8X 插头 （通常为 38 pin 或 40 pin，具体取决于Pin定义，支持8个PCIe通道）。

线缆类型：高性能双同轴导线。

线规：通常采用 30 AWG 至 32 AWG，以平衡信号衰减和线缆柔韧性。

分叉点结构：线缆通常在距离主端一定距离处设有一个分叉点（保护套或热缩管），从此处分为两个分支。部分设计可能没有明显分叉点，而是直接并行到连接器根部。

长度：常见长度为 0.3米 至 0.8米。由于是高速信号且存在分叉，长度不宜过长，以免信号衰减超标。

电气规格

阻抗：85Ω ± 10% （严格匹配PCIe规范）。

传输速率：支持 32 GT/s （PCIe 5.0），向下兼容PCIe 4.0/3.0。优质线缆设计可支持 64 GT/s （PCIe 6.0 PAM4）。

插入损耗：分叉结构会引入微小的额外损耗，优质设计会通过优化材料和缩短线长来补偿。

机械规格

耐用性：插拔寿命通常要求 200次以上。

锁扣：所有连接器（包括两个8X端）都配备牢固的闩锁，确保连接可靠。

三、应用场景

这种一转二拆分线缆主要应用于需要高密度存储或灵活PCIe资源分配的场合：

场景 1 主板直连前置NVMe硬盘背板
场景：服务器主板设计有限，只有一个MCIO 16X接口可用，但机箱前面板需要支持两个独立的NVMe硬盘（如U.2或E1.S形态）。
应用：使用16X - 2*8X线缆，将主板的x16接口拆分为两个x8链路，分别连接到两个独立的硬盘接口或背板通道上。
优势：最大化利用了主板接口资源，实现2个高性能NVMe盘的直连。

场景 2 连接两个独立的PCIe设备（如GPU或网卡）
场景：虽然x16带宽更高，但某些设备（如中端GPU或25G/100G网卡）仅需x8带宽即可满足需求。
应用：通过拆分线缆，将一个CPU输出的x16插槽（通过MCIO转接）同时连接两个x8设备。
优势：提高了PCIe通道的利用率，允许在有限空间内连接更多设备。

场景 3 存储扩展器/控制器到多设备背板
场景：在存储扩展柜中，控制器卡可能只有一个MCIO 16X输出接口，但背板需要连接多个NVMe SSD。
应用：线缆将信号拆分后连接到背板上的两个独立MCIO 8X接口，背板内部再进一步路由到各个硬盘位。
优势：简化了控制器端的设计，实现了标准化的信号分发。

场景 4 兼容多代平台过渡
场景：从PCIe 4.0平台向PCIe 5.0平台过渡时，新主板提供MCIO接口，但现有设备仍使用8通道设计。
应用：使用该线缆轻松实现物理连接和信号拆分。

总结

MCIO 16X - 2*MCIO 8X 高速线缆是构建高密度、灵活配置的PCIe系统（特别是NVMe存储系统）的核心组件。它通过物理层面的信号拆分，结合主板的Bifurcation功能，实现了单个x16端口驱动两个独立x8设备的能力。这种线缆不仅节省了宝贵的PCB空间和连接器成本，还为服务器内部资源的灵活配置提供了极大便利，是当前AI服务器、高性能存储服务器设计中不可或缺的互联方案
