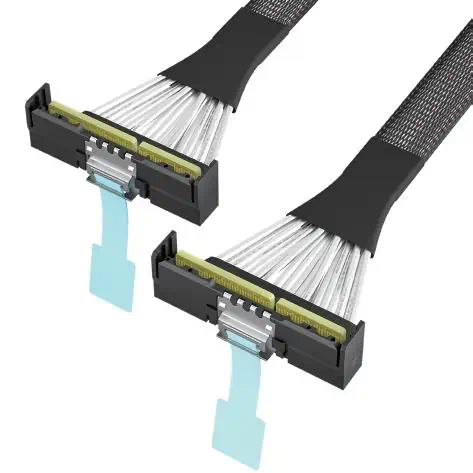

MCIO 16X 90° 转 MCIO 16X 90°

MCIO 16X 90° 转 MCIO 16X 90° 高速线缆是一种用于服务器内部或机柜内短距离高速数据传输的组件。它遵循的接口标准通常基于SFF-TA-1016（也称为MCIO，即Mini CoolEdge IO）规范。这里的“90°”特指线缆的连接器插头与线缆本体之间呈90度夹角（也称为直角出线或侧出线）。

这种设计主要是为了解决服务器内部空间狭小、布线高度受限以及信号完整性要求苛刻之间的矛盾。

一、 产品特点

独特的90°出线结构

• 降低高度：相比标准的直出线缆，90°设计使得线缆在连接器插入后立即沿着PCB板平行走线，极大地降低了线缆组件在Z轴方向上的高度。这对于1U或2U等对高度有严格限制的服务器机箱至关重要。
• 应力释放：直角设计减少了线缆在出口处的弯曲半径，避免了因强行弯折导致的内部导体断裂或性能下降。

保持高速信号完整性

• 尽管形态发生改变，但其电气性能依然遵循SFF-TA-1016标准。90°弯头内部经过了精密的阻抗匹配设计，确保在信号转弯处不发生反射或严重的阻抗不连续性。
• 支持PCIe 5.0 (32 GT/s) 及更高标准，保证高数据吞吐量。

空间优化与散热

• 风道友好：线缆贴服于板面走线，不会像直头线缆那样竖立在空气中阻挡气流，从而改善机箱内部散热效率。
• 节省空间：在布局紧凑的主板上，90°连接器可以安装在板边或靠近障碍物的地方，而无需预留额外的插拔空间。

多种方向选项

• MCIO 90°线缆通常有多种方向可供选择，以适应不同的PCB布局和走线路径：
• 向左出线 / 向右出线：从连接器正面看，线缆朝左侧或右侧延伸。
• 向上出线 / 向下出线：根据安装位置选择。

二、 规格参数

物理规格

• 连接器类型：两端均为 MCIO 16X 90° 插头。
• Pin数：标准 74 pin (支持16个PCIe通道)。
• 出线方向：
  类型1：两端均为相同方向的90°（例如：两端都朝同一侧出线，适用于平行板对板连接）。
  类型2：一端为90°，另一端为直头（适用于主板到位于不同高度的背板）。
  类型3：两端90°反向（一端朝左，一端朝右，适用于特定的绕线路径）。
• 线规：通常采用 30 AWG 至 34 AWG 双同轴导线。
• 长度：常见长度为 0.2米 到 0.8米。由于90°弯头内部走线路径稍长，且主要用于极短距离的板边连接，因此长度通常较短。

电气规格

• 阻抗：85Ω ± 10% (严格匹配PCIe规范)。
• 传输速率：0-16 GT/s (PCIe 4.0/5.0)，设计上限通常可达32 GT/s (PCIe 6.0)。
• 插入损耗：相比直头会有略微增加，但仍在规范允许范围内（通常通过缩短线缆总长来补偿）。

机械规格

• 耐用性：插拔次数通常要求达到200次以上。
• 锁扣：配备牢固的闩锁，确保在90°弯折状态下也能抗震动。

三、 应用范围

90°版本的MCIO线缆主要应用在空间高度受限或需要紧贴板面走线的场景：

• 高密度服务器（1U/2U 机架式服务器）
  应用场景：将位于主板边缘的MCIO接口连接到前端的硬盘背板。
  优势：1U服务器内部高度仅约4.45厘米，如果使用直头线缆，连接器加上线缆弯曲半径会顶到机箱上盖。90°线缆紧贴主板，完美解决高度限制问题。
• 靠近大型散热器的连接
  应用场景：MCIO接口紧邻CPU插座或VR（电压调节模块）散热片。
  优势：90°线缆可以使线缆立即远离热区并贴着主板走线，避免线缆受热老化或被散热片压住，同时也避免线缆阻碍散热器周围的气流。
• OCP（开放计算项目）规范硬件
  应用场景：OCP 3.0网卡附近或符合OCP标准的服务器节点内部。
  优势：标准化的布局通常要求连接器以特定角度出线以适配统一的线缆管理架构。
• 紧凑型存储阵列
  应用场景：连接扩展器背板与控制器主板。
  优势：在布满硬盘的狭小空间内，90°线缆更容易隐藏和固定，便于后续维护插拔。

总结

MCIO 16X - MCIO 16X 90° 高速线缆是解决现代高密度服务器内部信号完整性与空间限制之间矛盾的关键组件。它通过直角出线的设计，在保持PCIe 5.0/6.0超高速传输的同时，使得线缆能够完美贴合主板，适应1U/2U等紧凑环境。
