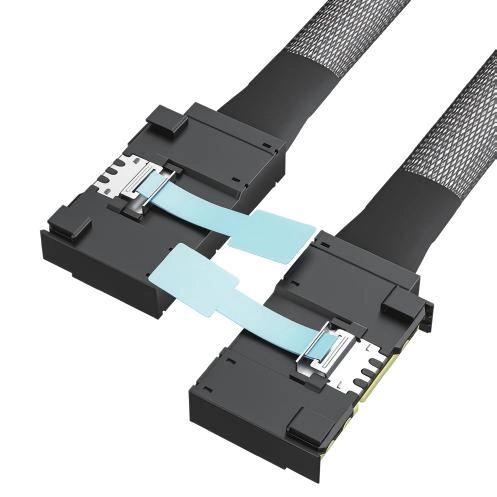

MCIO 16X 左弯 转 MCIO 16X 右弯

MCIO 16X左弯 - MCIO 16X右弯 高速线缆（通常也称为左-右弯组合线缆或异向弯头线缆）是MCIO互连方案中用于解决复杂空间布线问题的特定型号。

这种设计主要是为了实现特定方向的绕线，或者适应PCB（印刷电路板）上两个连接器安装方向相反的情况。

一、 产品特点

异向弯头设计

• 方向定义：通常以连接器本体为参考，线缆从连接器尾部向左侧延伸即为左弯，向右侧延伸即为右弯。
• 组合形态：一端左弯 + 一端右弯。这种组合使得线缆在安装后形成一种特殊的走向（例如："C"型走向或"S"型走向），以适应特定的布局需求。

解决空间干涉问题

• 避开障碍物：当两个需要互联的连接器都靠近PCB边缘或靠近大型元件（如散热器、电容、电源模块）时，左/右弯设计可以使线缆分别向不同的方向出线，从而绕过这些障碍物。
• 优化机箱布局：在机箱内部，某些区域可能需要线缆紧贴侧壁走线，左/右弯设计可以精确控制线缆的初始走向，使其直接朝向预定方向。

保持高性能信号传输

• 尽管弯头会带来信号路径的微小变化，但高质量的线缆在内部设计上进行了严格的阻抗匹配和补偿，确保在PCIe 5.0/6.0的高频下依然保持85Ω的稳定阻抗和低插损。
• 双同轴电缆结构和良好的屏蔽层保证了抗干扰能力。

安装方向唯一性

• 这种线缆通常具有防呆设计。由于左右弯的方向是固定的，它强制要求安装者按照预定的路径布线，这在大规模生产中有利于标准化操作，避免因人为随意布线导致的信号或散热问题。

二、 规格参数

物理规格

• 连接器类型：一端为MCIO 16X 左弯插头，另一端为MCIO 16X 右弯插头。
• Pin数：74 pin，支持完整的16个PCIe通道。
• 线规：常见为 30 AWG 或 32 AWG 双同轴导线。
• 线缆长度：典型范围为 0.3米 至 0.8米。

电气规格

• 阻抗：85Ω ± 10% （严格匹配PCIe Gen5/Gen6要求）。
• 传输速率：支持0-16 GT/s （PCIe 4.0/5.0），优质线缆可支持32 GT/s （PCIe 6.0）。
• 延迟：皮秒级的延迟偏差控制，确保多通道间的时序匹配。

机械与环境规格

• 插拔力：符合SFF-TA-1016规范要求，确保插入手感清晰且锁扣牢固。
• 工作温度：-40°C 至 +85°C。
• 弯曲半径：线缆本体动态弯曲半径通常要求 > 5倍线缆外径。

三、 应用范围

左弯-右弯组合线缆主要应用于两个连接器安装方向相反，或走线通道位于两个连接器中间的场景：

• 主板到背板：在存储服务器中，将主板上的CPU/芯片组发出的PCIe信号传输到硬盘背板（连接NVMe SSD）。
• 主板到扩展槽：连接主板和PCIe Riser卡，用于扩展GPU或高速网卡。
• 存储设备直连：连接标准尺寸的NVMe硬盘模组（如EDSFF E1.S/E3.S 或 U.2/U.3 转接板）。
• 多主机节点互连：在像OCP（开放计算项目）标准的整机柜服务器中，用于连接不同的计算节点或存储节点。

总结

 MCIO 16X左弯 - MCIO 16X右弯 高速线缆是一种专门为复杂、受限或对称布局而设计的精密互连组件。它通过在一根线缆上集成两种不同的出线方向，既满足了PCIe 5.0/6.0对信号完整性的苛刻要求，又解决了高密度电子硬件内部的空间冲突问题。
