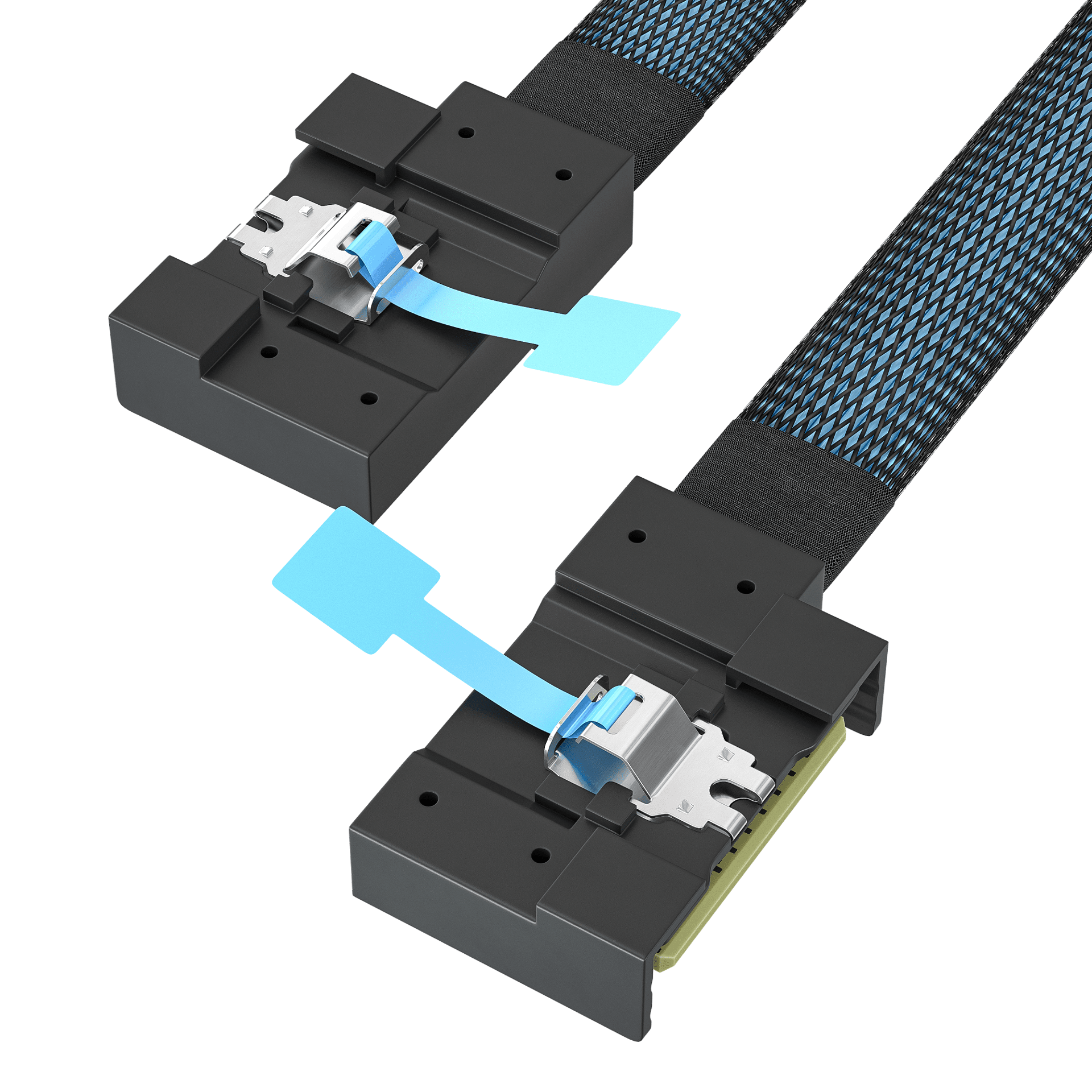

MCIO 8X 左弯 转 MCIO 8X 右弯

MCIO 8X转MCIO 8X 左弯对右弯PCIe5.0高速数据线

MCIO 8X Left exit TO MCIO 8X Right exit Cable（MCIO 8X 左弯对右弯 高速线）

产品特点

•  0.6毫米间距的紧凑型连接器设计节省了终端设备的空间，支持电缆到板和卡到板的应用
•  1.57毫米的PCB卡厚度与PCIe立管卡兼容
• 本款产品的插头为直型电缆插头
• 支持85欧姆的阻抗应用
•  支持高达PCIe5.0 32GT/s的信号传输速率
•  30AWG电缆

应用范围

1. 数据中心和网络设备

2. 服务器/存储设备

3. 高性能计算（HPC）

4. 交换机/路由器

5. 无线基站和无线电台

规格

PCIe Gen5和PCIe Gen6

机械性能

配接力： 最大55.5N

拆卸力： 最大49N

额定耐用周期： 至少250次

电气性能

电压： 每个触点30VAC

电流： 每个触点0.5A

触点电阻： 初始值为20mohm，压力测试后最大变化为20mohm

绝缘耐受电压： 最低300VDC，100ms

绝缘电阻： 相邻引脚之间最小10MΩ

信号完整性

1. 配套连接器阻抗：85+/-10%欧姆@25ps RT

2. SCD21：符合SAS4.0和PCIe4.0标准

3. FEXT：符合SAS4.0和PCIe4.0标准

4. NEXT：满足SAS4.0和PCIe4.0

5. 插入损耗：符合SAS4.0和PCIe4.0标准

产品的环境符合性

RoHS2.0： 符合规定

中国RoHS：是

REACH SVHC：是
