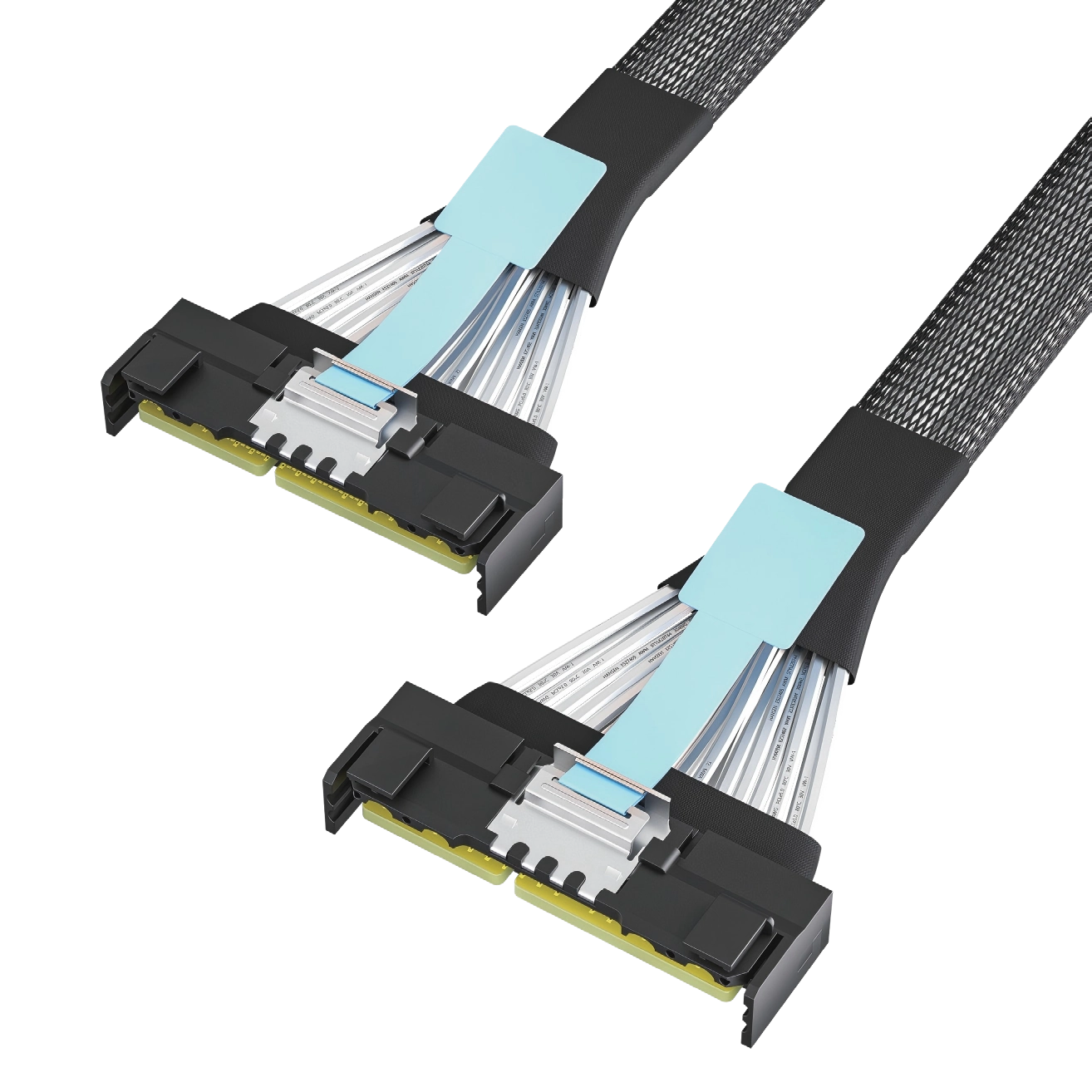

MCIO 16X 转 MCIO 16X 直头对直头

MCIO 16X - MCIO 16X高速线缆（通常被称为MCIO 16X to MCIO 16X直连铜缆）是一种用于服务器内部或机柜内短距离高速数据传输的组件。它遵循的接口标准通常基于SFF-TA-1016（也称为MCIO，即Mini CoolEdge IO）规范。

一、 产品特点

基于新一代接口标准

• MCIO接口：是Molex推出的一种高性能互连接口，后被规范化为SFF-TA-1016标准。它旨在替代传统的内部连接器（如HD Mini-SAS等），以应对PCIe 5.0/6.0带来的信号衰减和串扰挑战。
• 16X配置：这里的“16X”代表该连接器支持16个PCIe通道（Lane）。在PCIe 5.0 x16配置下，它可以提供高达128GB/s的双向传输带宽。

支持高速信号传输

• PCIe 5.0 Ready：支持16 GT/s的传输速率（PCIe 4.0的两倍）。
• PCIe 6.0 Ready：优秀设计的线缆可支持到32 GT/s（采用PAM4调制技术）。
• 除了PCIe协议，它也可以传输SAS、SATA或其他高速差分信号。

优异的信号完整性

• 低插损与低串扰：MCIO连接器设计有更好的屏蔽结构和阻抗控制（通常为85Ω或100Ω，具体取决于应用，PCIe应用通常为85Ω）。
• 线缆材质：通常采用高性能的双同轴电缆，导体可能采用镀银铜，以减少高频信号的趋肤效应损耗。

物理结构紧凑

• 小型化：相比传统的PCIe Riser卡插槽或旧式连接器，MCIO在PCB上占用的空间更小，有助于提高服务器内部的空间利用率，改善散热风道。
• 多种角度：为了适应PCB布局，MCIO连接器通常有多种出线方向版本（如垂直、直角），线缆组件也提供直出或侧出选择。

可靠性

• 闩锁设计：连接器通常带有牢固的锁扣结构，确保在高振动环境中（如风扇震动、运输震动）线缆不会松脱。

二、 规格参数

物理规格

• 连接器类型：两端均为MCIO 16X插头。
• Pin数：MCIO 16X连接器通常包含 74 pin（针对16个差分通道加上边带信号和电源/地）。
• 线规：根据不同长度要求，通常采用 30 AWG 至 34 AWG 的双同轴导线。长度越短，线规可以越小。
• 长度：常见内部应用长度为 0.3米 到 1.0米。由于铜缆的物理特性，一般不建议超过1.5米，否则信号衰减会超出规范要求。

电气规格

• 阻抗：85Ω ± 10% （用于PCIe应用）。
• 传输速率：设计支持0-16 GT/s （PCIe 4.0/5.0），优质品可达32 GT/s。
• 额定电压：通常为 30V。
• 耐压：300V DC/1分钟。

环境规格

• 工作温度：通常在 -40°C 到 +85°C 之间（取决于线缆外皮材料）。
• 无卤素：符合RoHS环保标准。

三、 应用范围

MCIO 16X - MCIO 16X线缆主要用于内部点对点直连场景：

• 主板到背板：在存储服务器中，将主板上的CPU/芯片组发出的PCIe信号传输到硬盘背板（连接NVMe SSD）。
• 主板到扩展槽：连接主板和PCIe Riser卡，用于扩展GPU或高速网卡。
• 存储设备直连：连接标准尺寸的NVMe硬盘模组（如EDSFF E1.S/E3.S 或 U.2/U.3 转接板）。
• 多主机节点互连：在像OCP（开放计算项目）标准的整机柜服务器中，用于连接不同的计算节点或存储节点。

总结

MCIO 16X - MCIO 16X高速线缆是现代高性能服务器和存储系统内部的关键组件，专门用于解决高带宽、低延迟数据传输问题。它在物理规格上设计紧凑以利于散热，在电气性能上优化至PCIe 5.0/6.0标准，确保了数据在主板、背板、硬盘和扩展卡之间稳定、高速地传输。
