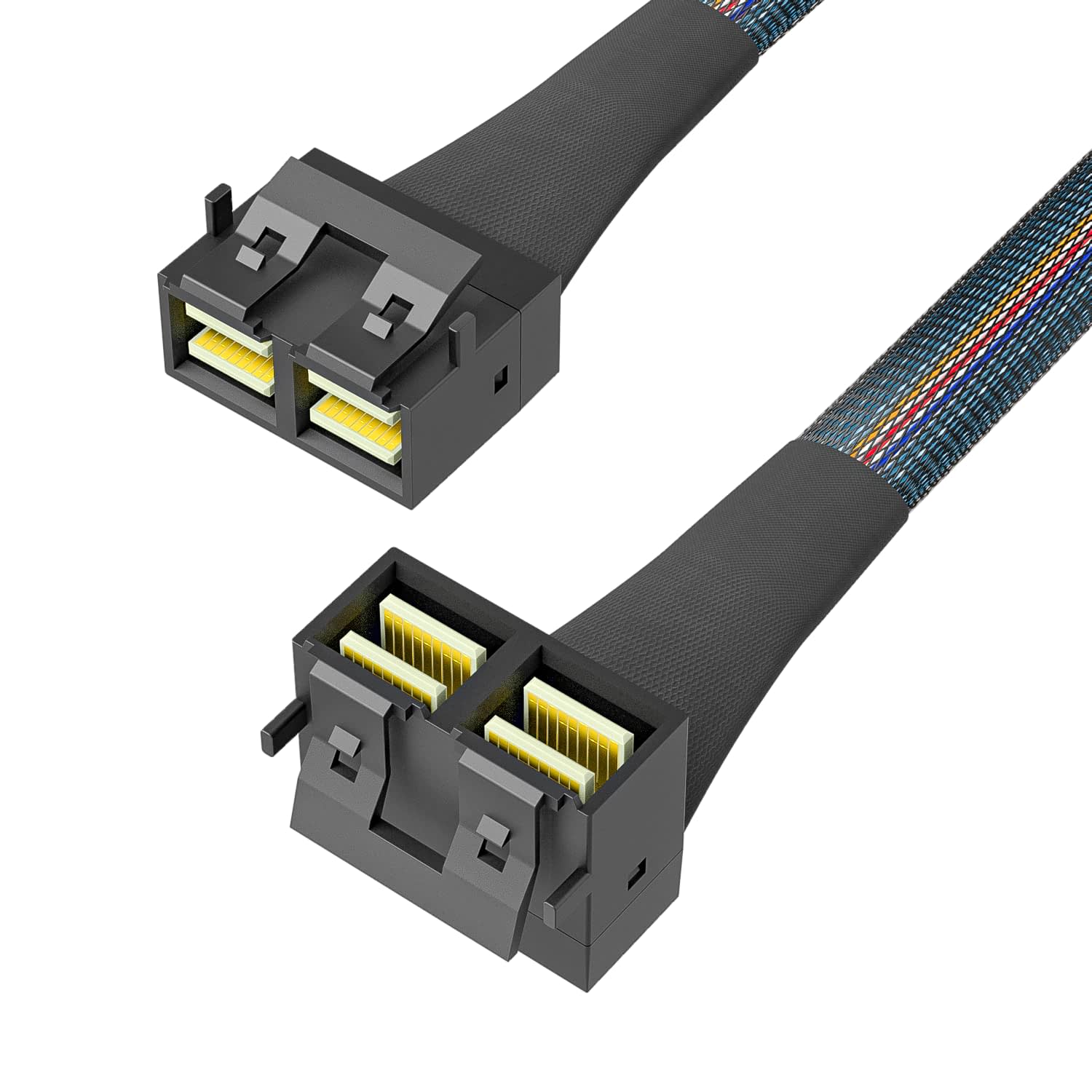

Mini SAS HD SFF-8643 8i转SFF-8643 8i 内弯

Mini SAS HD SFF-8643 8i转SFF-8643 8i 内弯 内部服务器高速线

描述

SFF-8643 8i 是一款72针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口， 主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。 SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。

OIKWAN 可以提供 12Gbps HD Mini SAS和6Gbps Mini SAS 产品的所有配置，我们有直型、直角、左侧出口和右侧出口配置， 提供 4X 和 8X 连接器，电缆类型来自 twinax 电缆，用于松散电缆的精细薄膜层压电缆，导体尺寸范围从32AWG 到 28AWG。 所有上述产品均符合 SFF-8643、ROHS2.0、HF、UL 认证和可燃性等级。

应用数据/通讯

• RAID（独立磁盘冗余阵列）
• 工作站
• 机架式服务器
• 服务器
• 储物架

特点和优点

• 传输速率12Gbps
• 符合SAS3.0规范

机械性能

配合力和解除力

• 条件： EIA 364-13。以25mm /分钟的速度插入和拔出。
• 配合力： 最大100N。
• 解除配合力： 最小50N。

电气性能

• 接触电流额定值: 配对时，每个引脚最大0.5A。
• 额定电压: 配对或非配对时，每个触点30VAC。
• 接触电阻： 最大30mohm初始，压力测试后最大15mohm。
• 介电耐压 500VAC 1分钟无击穿。
• 绝缘电阻：最低1000Mohm。

信号完整性

• 配对连接器阻抗： 100 ohm±15％
• 电缆绝对阻抗： 100 ohm±10％
• 电缆对匹配： ±5欧姆
• 共模阻抗： 25至40欧姆
• 插入损耗： 最大-6dB，最高4.5Ghz；最高9dB，最高11dB
• 串扰： -35 dB，最高6Ghz

产品环保合规

• 符合RoHS2.0： 符合
• 中国RoHS： 是
• 达到SVHC： 是
• 低卤素状态： 未审核
