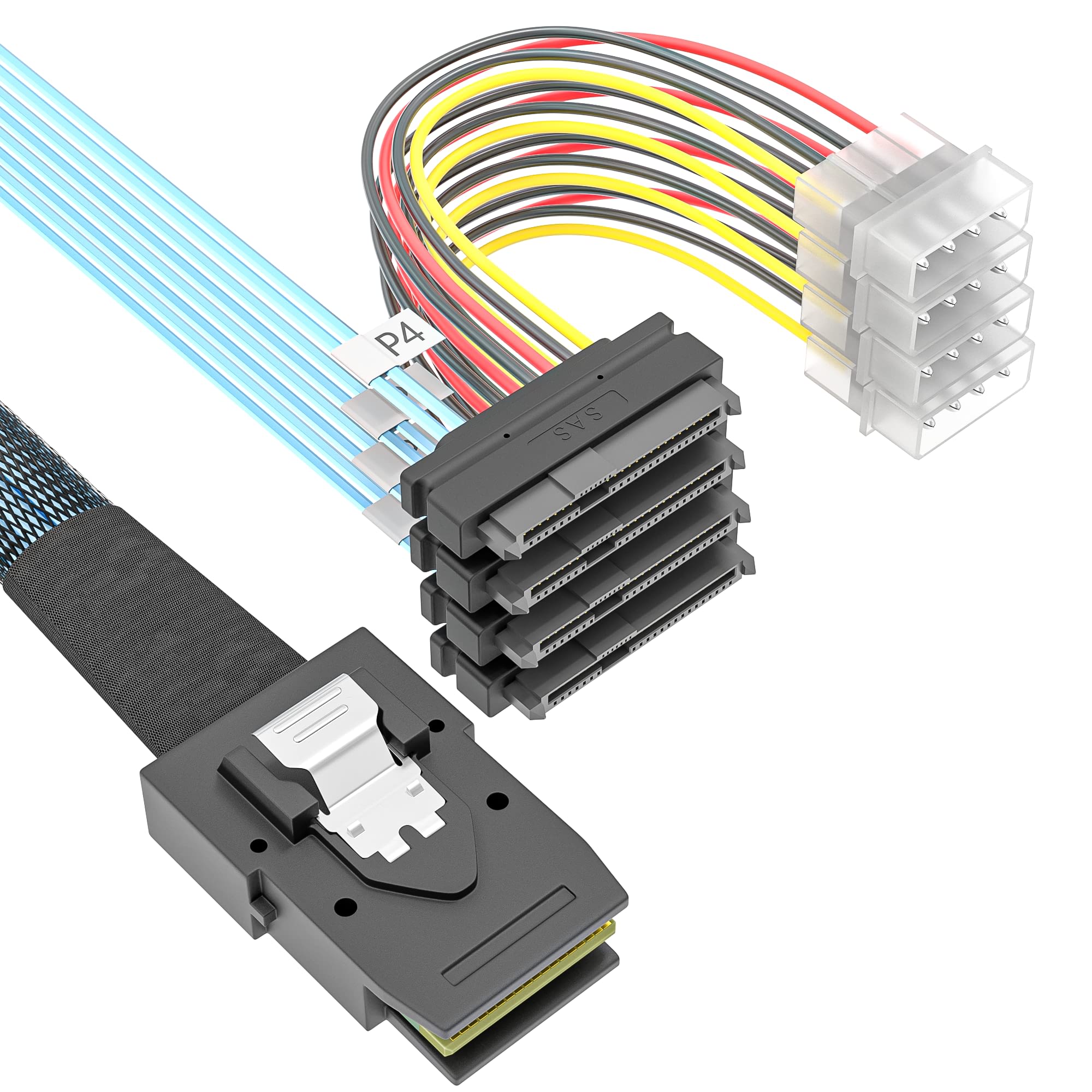

Mini SAS SFF-8087 转 4*SFF-8482+4P

SFF-8087是一款36针MINI SAS连接器，采用兼容内部链接的塑料锁定接口，主要用于Mini SAS 4i阵列卡上，作为内部SAS连接线使用，专为实现Mini SAS内部互连解决方案而设计，典型应用是SAS HBA与SAS驱动器子系统之间的SAS链路。广泛应用于数据通讯领域，如服务器，机架式服务器，工作站，RAID独立冗余磁盘阵列等。
SFF-8482是一款29针SAS连接器，采用塑料主体接口，配置有15个引脚，可支持驱动器的电源要求。主要用于SAS 4i阵列上，作为内部SAS连接线使用，支持12Gbps传输速率。适用于服务器、存储设备、硬盘、硬盘载体和固态硬盘等设备。

SFF-8087转4*SFF8482电缆可在串行连接的SCSI控制器卡主机和直接连接的存储硬盘驱动器之间提供内部计算机连接。

应用数据/通信

1. RAID（独立磁盘冗余阵列）

2. 工作站

3. 机架式服务器

4. 服务器

5. 储物架

特点和优点
1. 传输速率10Gbps。

2. 符合SAS 2.1规范。

机械性能
配合力与不匹配力

条   件：EIA 364-13。以25毫米/分钟的速度插入和拔出。

配合力：Mini SAS最大55 N。

解组力：Mini SAS最大49 N。

配合力：SATA连接器最大45 N。

解配力：SATA连接器最大10 N。

电气性能
1. 接触电流额定值配对时每个引脚最大0.5安培。

2. 额定电压匹配或未匹配时，每个触点30VAC。

3. 接触电阻初始最大30欧姆，压力测试后最大15欧姆。

4. 介质耐压500伏交流电1分钟无故障。

5. 绝缘电阻最小1000Mohm。

信号完整性
1. 匹配连接器阻抗：100欧姆±15%

2. 电缆绝对阻抗：100欧姆±10%

3. 电缆对匹配：±5欧姆

4. 共模阻抗：25至40欧姆

5. 插入损耗：-6dB，最高4.5Ghz

6. 串扰：-26dB至6Ghz

产品环境合规性
RoHS2.0：符合

中国RoHS：是的

联系SVHC：是的
