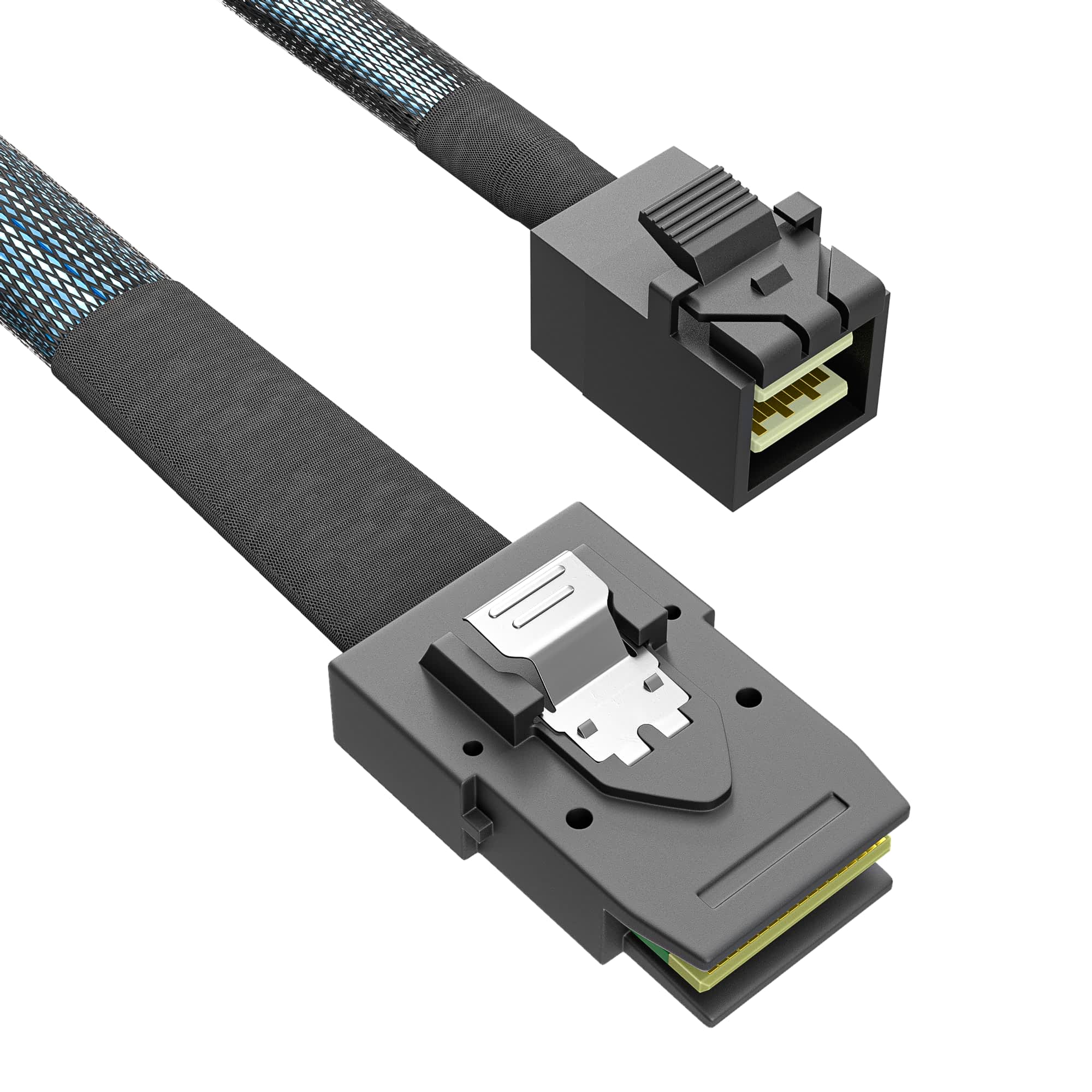

Mini SAS SFF-8087 转 Mini SAS HD (SFF-8643)

SFF-8087是一款36针MINI SAS连接器，采用兼容内部链接的塑料锁定接口，主要用于Mini SAS 4i阵列卡上，作为内部SAS连接线使用，专为实现Mini SAS内部互连解决方案而设计，典型应用是SAS HBA与SAS驱动器子系统之间的SAS链路。广泛应用于数据通讯领域，如服务器，机架式服务器，工作站，RAID独立冗余磁盘阵列等。
SFF-8643是一款36针HD MINI SAS连接器，采用通常用于内部连接的塑料体。用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器之间的内部 SAS链路。SFF-8643符合最新的SAS3.0规范，支持12Gbps数据传输协议。SFF-8643和SFF-8087都可以支持最多4端口（4通道）的SAS数据。

应用数据/通讯

1. RAID（独立磁盘冗余阵列）

 2. 工作站

3. 机架式服务器

4. 服务器

5. 储物架

特点和优点

1. 传输速率10Gbps

2. 符合SAS2.1规范

机械性能

配合力和解除力

条件：EIA 364-13。以25mm / min的速度插入和拔出。

配合力：最大55N。

解除力：最大49N。

电气性能

1. 接触电流额定值
配对时，每个引脚最大0.5A。

2. 电压等级
配对或非配对时，每个触点30VAC。

3. 接触电阻
最大30mohm初始，压力测试后最大15mohm。

4. 绝缘电阻
最低1000Mohm。

信号完整性

1. 配对连接器阻抗：100 ohm±15％

2. 电缆绝对阻抗：100 ohm±10％

3. 电缆对匹配：±5欧姆

4. 共模阻抗：25至40欧姆

5. 插入损耗：最大-6dB，最大4.5Ghz；最大11dB，最大9Ghz

6. 串扰：-35 dB，最高6Ghz

产品环保合规

符合RoHS2.0标准

中国RoHS：符合

达到SVHC：是
