Mini SAS SFF-8088转4*SFF-8482一体式
Mini SAS SFF-8088 转 4 x SFF-8482 一体式服务器硬盘数据线
Connecting The Future
OIKWAN - 高速与稳定的连接方案
详细说明
产品概述

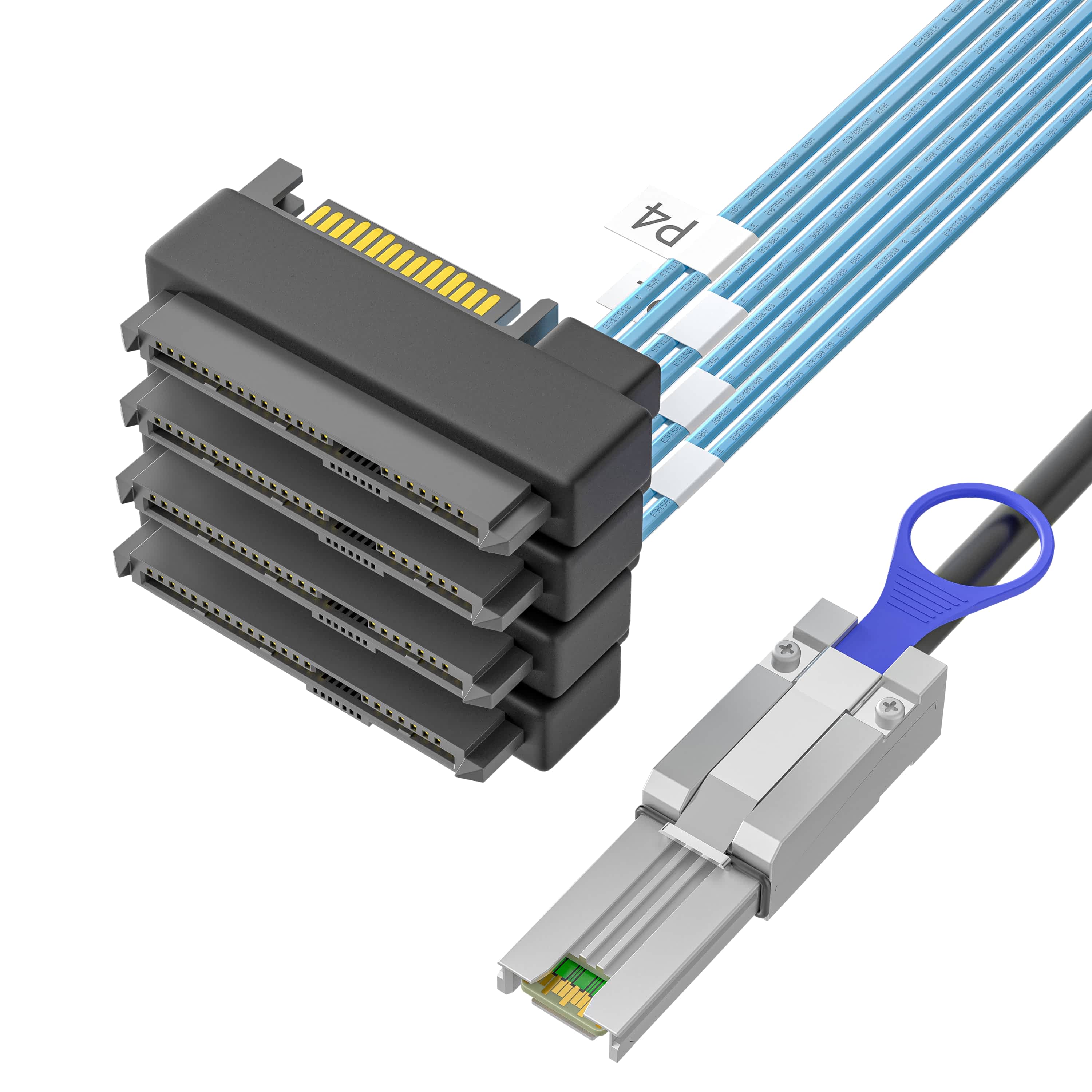

本产品是一款专为企业级服务器、RAID磁盘阵列及数据中心设计的高性能数据传输线缆。它采用一体式注塑工艺，一端为 Mini SAS 外部接口 （SFF-8088），另一端分线为 4个 SFF-8482 复合接口，可实现外部控制器与内部多个SAS/SATA硬盘的同时连接，是服务器存储扩展的理想解决方案。
核心特点
1. 接口规格
主接口：SFF-8088 （Mini SAS 外部接口）
26针高密度设计
锌合金金属外壳，配备锁扣装置
用于连接服务器外部RAID卡、HBA卡或存储控制器
从接口：4 x SFF-8482
7+15+2复合针脚设计，集成信号与电源
兼容SAS硬盘与SATA硬盘（需主板/RAID卡支持）
2. 传输性能
高速带宽：支持 6Gbps（SAS 2.0）传输速率，向下兼容3Gbps标准，确保数据读写流畅无卡顿
四通道并发：单根线缆内置4条独立数据传输通道，可同时驱动4块硬盘工作，提升存储效率
信号优化：采用双绞线结构，有效降低串扰与信号衰减，保证长距离传输稳定性
3. 结构与工艺
一体式成型：接口与线材连接处采用一体注塑工艺，抗拉扯、耐弯折，显著延长使用寿命
全屏蔽保护：主接口金属外壳 + 线材铝箔/编织网双层屏蔽，有效抵御电磁干扰（EMI/EMC）
4. 供电设计
每个SFF-8482接口均支持标准SATA 15Pin供电线路，可直接为硬盘供电（需电源端支持）
技术规格
| 项目 | 规格参数 |
| 接口标准 | Mini SAS （SFF-8088） to 4 x SFF-8482 |
| 传输速率 | 6Gbps （兼容 3Gbps/1.5Gbps） |
| 通道数量 | 4通道 |
| 线规（AWG） | 30AWG / 28AWG（可选，取决于线长） |
| 线缆长度 | 0.5m / 1m / 2m（可定制） |
| 接口材质 | 锌合金 + 镀金插针 |
| 工作温度 | -20°C 至 80°C |
| 合规标准 | RoHS 认证（环保标准） |
适用场景
服务器内部存储扩展：连接外部RAID卡至机箱内部多块硬盘背板
磁盘阵列（JBOD）搭建：用于SAS扩展柜与硬盘模组之间的内部连接
数据中心升级改造：支持热插拔硬盘连接，便于服务器维护与扩容
高性能计算集群：确保计算节点与存储节点间的高速数据交换
兼容性说明
适用设备：支持SFF-8088接口的RAID卡（如LSI、Adaptec、HighPoint等品牌）、HBA卡及服务器主板
适用硬盘：兼容3.5英寸/2.5英寸 SAS硬盘 及 SATA硬盘（注：SATA硬盘需RAID卡或主板支持SATA协议）
即插即用：无需额外驱动程序，硬件连接后即可识别
