MiniSAS HD SFF-8643转SFF-8643右弯

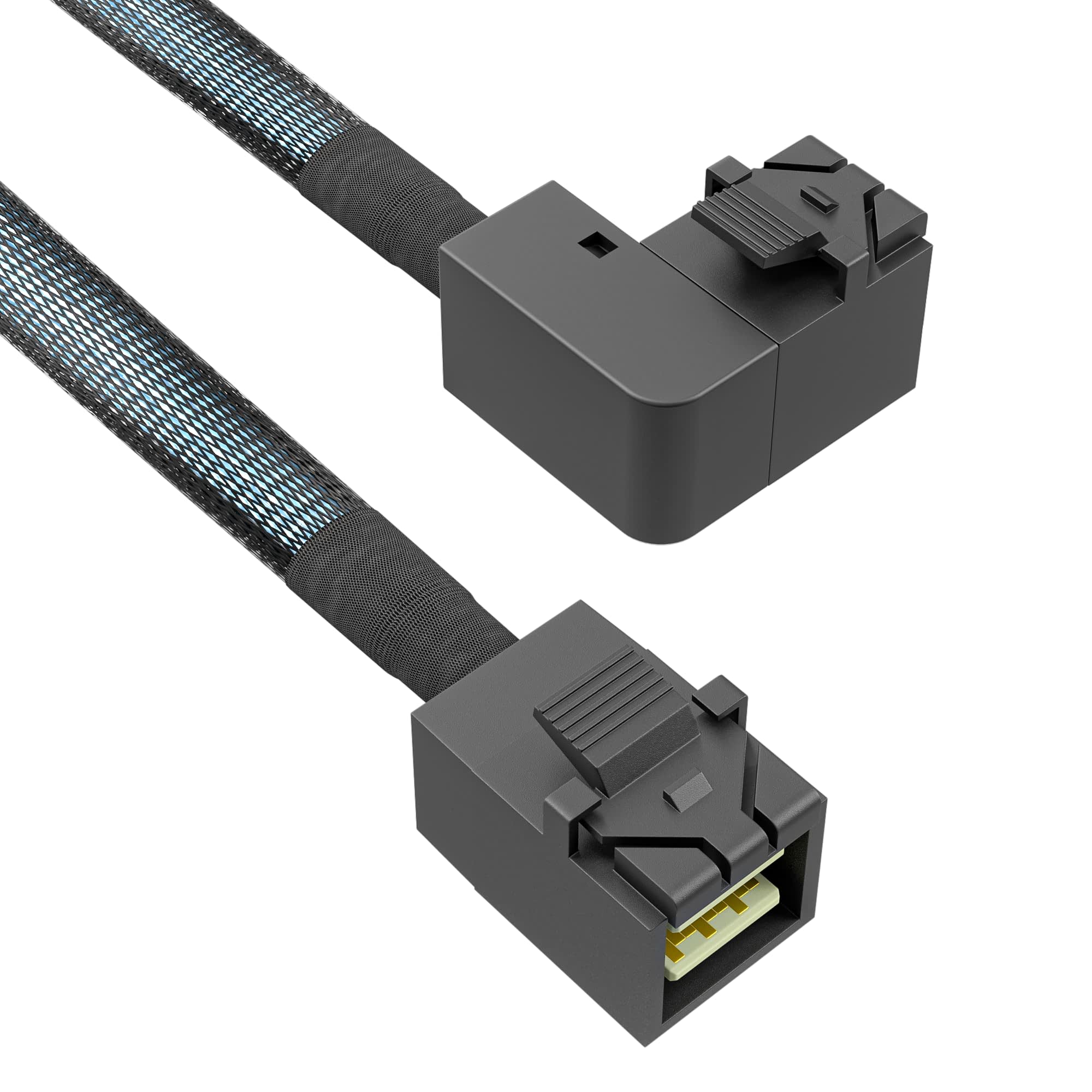

MiniSAS HD SFF-8643转SFF-8643右弯 数据传输线

描述

SFF-8643是一款36针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。SFF-8643的HD MiniSAS外部对应产品是

SFF-8644，它也兼容SAS3.0，支持12Gbps SAS数据传输速度，SFF-8643和SFF-8644都可以支持最多4端口（4通道）的SAS数据。


应用数据/通信

• 1. RAID（独立磁盘冗馀阵列）
• 2. 工作站
• 3. 机架式服务器
• 4. 服务器
• 5. 储物架

特点和好处

• 1. 发送率12Gbps
• 2. 符合SAS3.0修订版5a规范

机械性能

配合力与不配合力

条件：EIA 364-13。以25毫米/分钟的速度插入和提取。

交配力：100N最大。

解除力：最大50海里。

电气性能

• 1. 联系当前评级
  0.5当交配时每针最大安培。
• 2. 电压等级
  30伏每接触时交配或未交配。
• 3. 接触电阻
  应力试验后最大30mohm初始，最大15mohm。
• 4. 耐介质电压
  500伏，1分钟无故障。
• 5. 绝缘电阻
  最少1000莫姆。

信号完整性

• 1. 匹配连接器阻抗：100欧姆±15%
• 2. 电缆绝对阻抗：100欧姆±10%
• 3. 电缆对匹配：±5欧姆
• 4. 共模阻抗：25至40欧姆
• 5. 插入损耗：-6Db最大可达4.5Ghz；11Db最大可达9Ghz
• 6. 串音：-35分贝最大可达6千兆赫

产品环保法规

• Rohs2.0：兼容
• 中国人权协会：是
• REACH SVHC：是的
• 低卤素状态：未审查
