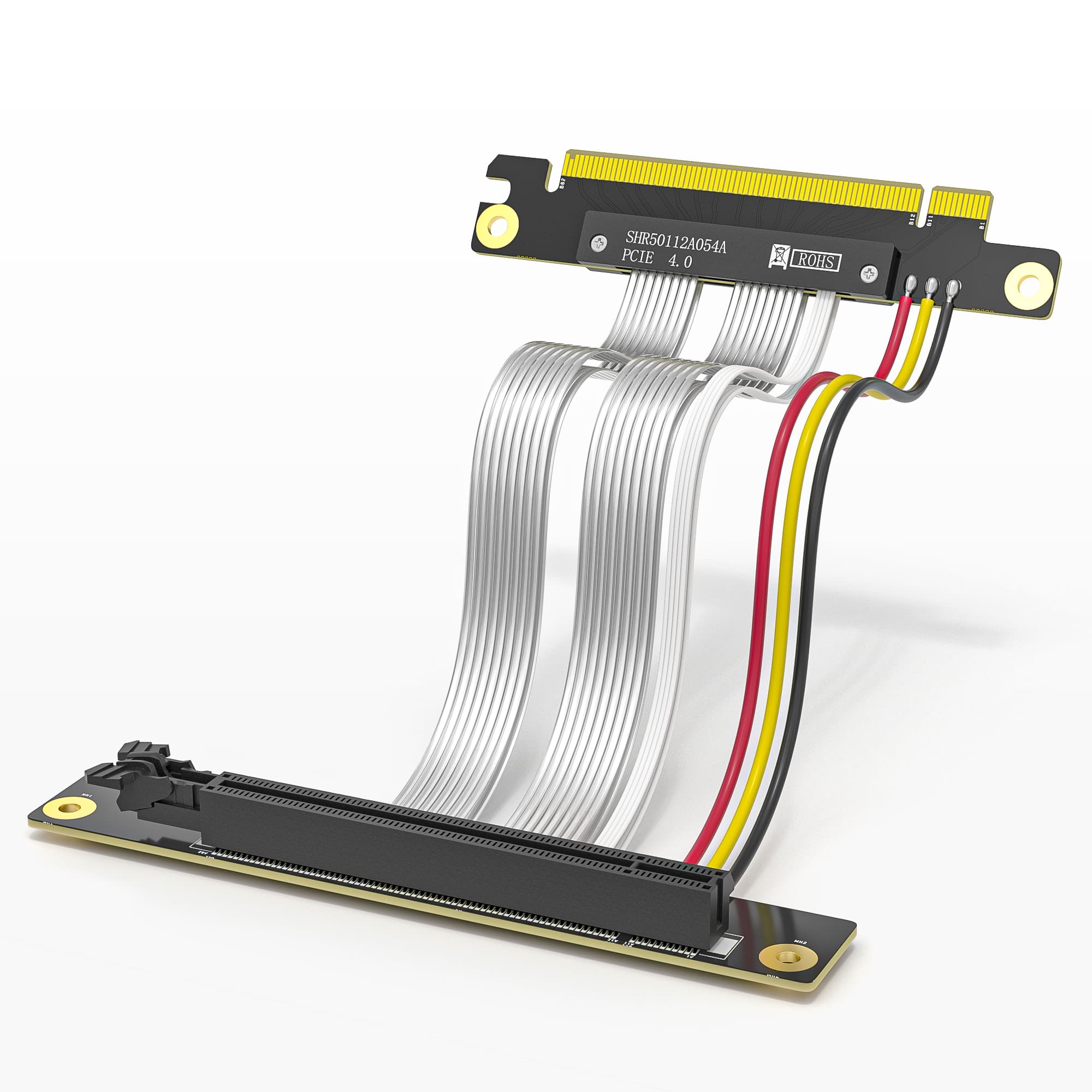

PCIe X16 4.0 图形卡扩展线缆

PCIe x16 图形卡扩展线缆产品介绍

本产品是一款专为高性能图形卡设计的高速扩展线缆，用于在服务器、工作站或定制化计算平台中实现主板与图形卡之间的灵活连接。面对日益紧凑的机箱内部空间以及高功耗显卡带来的散热挑战，该线缆提供了可靠的信号延长与转接方案，确保PCIe x16全带宽传输不受损失。

产品特点

基于PCIe x16全通道设计
线缆两端均采用标准的PCIe x16插槽接口，完整支持16个数据传输通道。无论是用于显卡竖装、远离主板的散热优化布局，还是在多GPU并行计算环境中分离卡与主板间距，该设计均可完整保留链路带宽，避免因物理尺寸限制而被迫降速至x8或x4模式。

支持PCIe 4.0高速信号
线缆电气性能完全符合PCIe 4.0规范，支持每通道16 GT/s的传输速率，16通道聚合双向带宽可达256 GB/s（单向128 GB/s）。经实测，信号眼图裕量和时序偏差均满足标准要求，可稳定驱动当前主流及下一代中高端图形卡。同时，优秀的设计也为未来向PCIe 5.0过渡保留了升级潜力。

优异的高频铜材质与信号完整性
线缆导体采用高频铜材质，配合30 AWG规格的双同轴结构，有效降低趋肤效应带来的高频损耗。每一对差分信号线均经过独立屏蔽，并精确控制特性阻抗为85Ω（典型PCIe要求），确保在典型扩展距离下（如30 cm至60 cm）仍保持极低的串扰和插入损耗，不引入数据重传或链路降速。

可靠的物理结构与兼容性
插槽部分选用工业级加固材料，触点镀金工艺保证多次插拔后的接触稳定性。线缆长度可根据客户需求（OEM）定制，适应不同机箱布局。两端接口均兼容标准PCIe x16插槽，适用于市面上所有主流图形卡（Graphics card），包括NVIDIA GeForce/Quadro系列、AMD Radeon系列及各类专业计算卡。

典型应用场景

• 服务器中的GPU扩展：在2U或4U机架式服务器中，将图形卡从主板转接至机箱后部或侧部风道，改善散热并合理分配供电。
• 多卡并行工作站：当主板原生插槽间距不足以容纳多张双槽或三槽显卡时，通过扩展线缆实现错位安装，保证所有卡均有充足进气空间。
• 开放式测试平台与挖矿/计算平台：用于需要频繁更换显卡或要求显卡外置的场景，避免长期悬吊对主板插槽的机械损伤。

电气与环境规格

环境符合性

总结

本产品提供标准长度（如0.5 m、0.8 m）及完全定制（OEM）长度，可满足从紧凑型ITX机箱到大型数据中心服务器的不同间距需求。每根线缆在出厂前均经过PCIe 4.0链路训练与误码率测试，确保即插即用、稳定可靠。对于追求高性能图形计算且不受限于物理布局的设计师、工程师与数据中心运维人员，本款PCIe x16图形卡扩展线缆提供了兼具灵活性、完整带宽与长期稳定性的理想连接方案。
