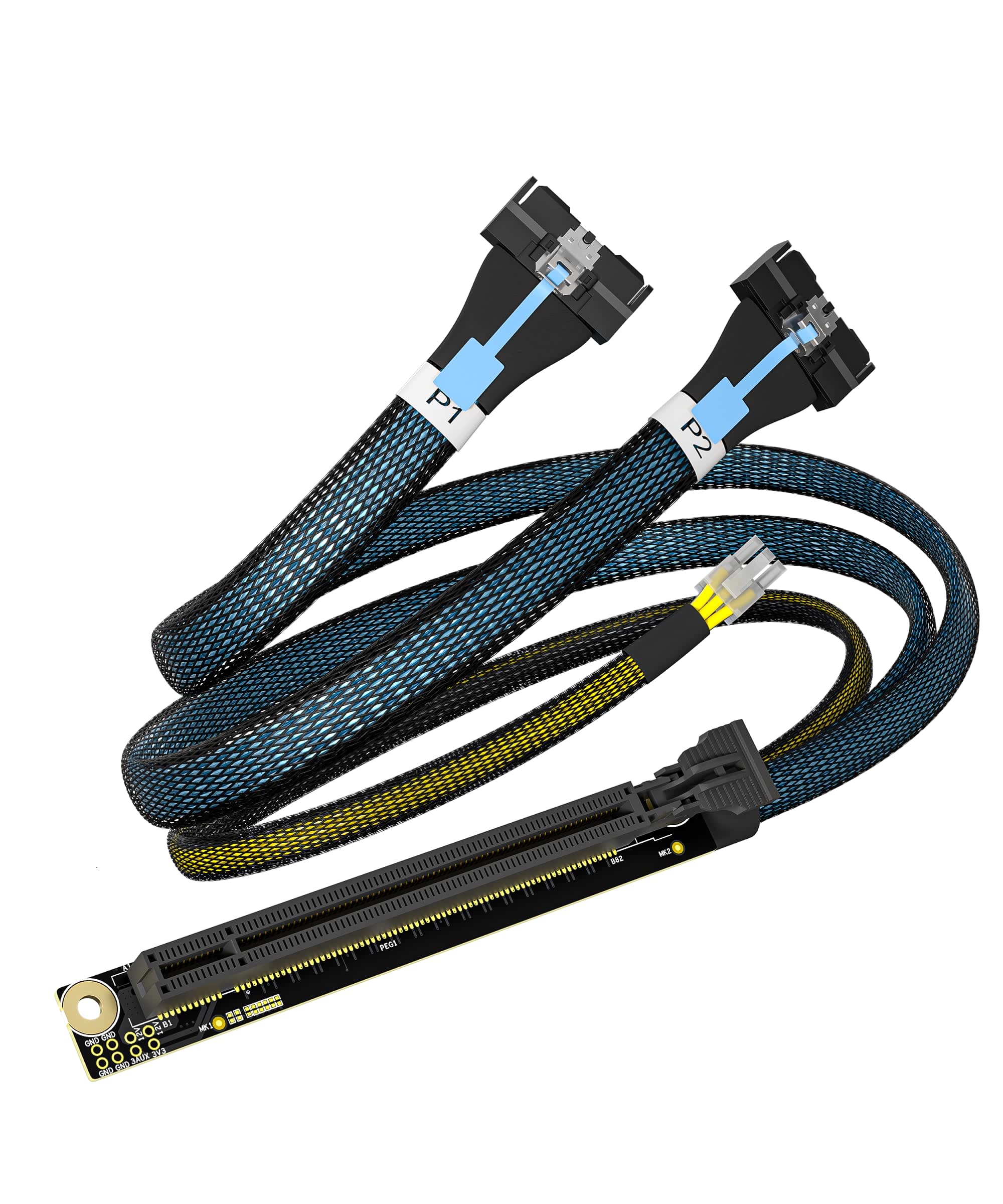

PCIe X16 to 2*MCIO 8X

产品概述
PCIe X16 转 2*MCIO 8X 高速分叉线缆是一种专为服务器与高性能计算平台设计的内部互连组件。其一端采用标准 PCIe X16 插槽接口（公头），用于直连主板、Riser 卡或信号转接板上的 PCIe 插槽；另一端则分出两个独立的 MCIO 8X 连接器，分别提供 8 个 PCIe 通道。该线缆的核心价值在于实现 PCIe 通道的分叉（Bifurcation）功能：将单个 PCIe X16 端口拆分为两个独立的 PCIe X8 通道，每个 MCIO 8X 接口均可与对应的 NVMe 存储设备、GPU 加速卡或其他高性能外设建立点对点直连。它严格遵循 SFF-TA-1016（MCIO）规范，充分满足 PCIe 5.0 时代对信号完整性、连接器密度及散热效率的苛刻要求。

核心特点

基于 PCIe 5.0 的分叉架构

线缆输入端的 PCIe X16 插槽设计用于接入主板或扩展卡提供的 16 条 PCIe 通道，输出端通过精确的电路与屏蔽结构，将通道均匀分配为两个独立的 8 通道组，每组对应一个 MCIO 8X 连接器。这种分叉在电气上完全透明，支持标准 PCIe 链路协商与拆分功能（需主板 BIOS 或 CPU 支持 PCIe 分叉，通常 x16 可拆分为 x8+x8 模式）。每个 MCIO 8X 接口最高可提供 PCIe 5.0 x8 带宽（单向约 64 GB/s，双向 128 GB/s），足以满足高端 GPU、EDSFF 硬盘或智能网卡的需求。

支持 PCIe 5.0 高速传输

线缆采用高频铜材（镀银铜导体与低损耗介质），结合精密的双同轴结构，能够在长达 0.5~1.0 米的距离内稳定传输 32 GT/s 的信号（PCIe 5.0 基本速率）。优异的屏蔽设计有效抑制邻近串扰与外部电磁干扰，保证误码率低于 1e-12。同时，该线缆在设计上预留了向 PCIe 6.0升级的余量，短距使用时亦可兼容未来更高速率。

紧凑灵活的接口布局

MCIO 8X 连接器本身具有极高引脚密度（典型 38 针，包含 8 个差分对及辅助信号），在 PCB 上占用的空间远小于传统 x8 连接器。两个 MCIO 8X 接口可以独立布置于线缆末端，方便连接处于不同物理位置的设备（例如两块分立的 GPU 或两块 E1.S 硬盘）。线缆组件支持直出或侧出设计，与主板上的 VR 散热片、风扇风道互不干涉，有助于提升服务器内部空间利用率。

可靠的锁定与屏蔽

两端连接器均设有牢固的锁扣机构：PCIe X16 插槽端保留标准的卡扣或锁定耳片，防止振动中松脱；MCIO 8X 端则采用微型闩锁，锁定力稳定，单手插拔便捷。外部通常包覆耐磨的 PVC 或低烟无卤外被，内部线对采用独立铝箔屏蔽加总编织屏蔽，确保整体抗串扰能力优于同类转接方案。

规格参数

电气与信号参数

传输协议：PCIe 5.0（向下兼容 PCIe 4.0/3.0/2.0/1.0）

输出速率：32 GT/s（每通道），符合 PCIe 5.0 规范

通道配置：输入 PCIe X16（16 个发送/接收差分对），输出两个独立的 PCIe X8（每个 MCIO 8X 接口包含 8 对差分信号）

阻抗控制：85 ± 5Ω（匹配 PCIe 标准）

物理与机械参数

材质：高频铜

插槽规格：PCIe X16（公头，标准键位，兼容所有 PCIe 插槽）

输出接口：两个 MCIO 8X 连接器

线规：30 AWG

线长：OEM 定制（常见长度 0.3 米、0.5 米、0.8 米，根据服务器内部走线需求确定）

兼容设备

主要兼容设备：支持 PCIe X8 接口的图形卡（Graphics card），包括但不限于 NVIDIA A16、A40、RTX 6000 Ada，以及 AMD 数据中心 GPU 的 x8 工作模式。通过 MCIO 8X 转接到显卡的 PCIe 金手指转接卡，可驱动单块或多块显卡（需配合主板分叉配置）。

其他兼容设备：NVMe SSD（U.2、E1.S、E3.S 规格）、智能网卡（如 Mellanox ConnectX-6）、FPGA 加速卡及 RAID 卡。

典型应用场景

双 GPU 直连配置
在一台仅有单个 PCIe X16 槽位的计算节点（例如 1U 服务器或紧凑型工作站）中，插入本线缆，另一端连接两块 MCIO 8X 转 PCIe X8 的转接卡，即可驱动两块高性能显卡，实现 AI 推理或图形渲染任务的并行处理，无需昂贵的主板 PCIe 分叉卡。

存储服务器通道扩展
主板上的一个 PCIe X16 插槽通过本线缆连接两块 NVMe 背板（每个背板支持 x8 带宽），分别挂载 2~4 个 U.2 SSD，提升存储密度。由于 MCIO 接口的紧凑性，背板设计可以更加接近硬盘托盘，缩短高速信号路径。

多节点灵活互连
在 OCP 开放机架中，计算节点通过 PCIe X16 接口及本线缆将两个 MCIO 8X 信号路由至相邻的存储节点或加速节点，利用 PCIe 的 P2P 传输能力降低 CPU 负载。

测试与验证平台
硬件工程师使用该线缆将主测试板的 PCIe X16 槽位拆分为两个 x8 通道，分别连接两台逻辑分析仪或协议分析仪，便于同时调试两路独立信号。

总结

PCIe X16 转 2*MCIO 8X 高速分叉线缆是高性能服务器内部从“单宽通道”到“双窄通道”灵活转换的理想解决方案。它充分发挥了 MCIO 接口在高密度、低损耗方面的优势，结合 30 AWG 高频铜材与严谨的阻抗控制，在 PCIe 5.0 速率下依然保持出色的信号完整性。无论是为双显卡系统提供简洁的互连路径，还是在存储服务器中高效拆分带宽，该线缆都能在不牺牲可靠性的前提下，帮助系统设计师突破空间与通道数的限制。
