详细说明

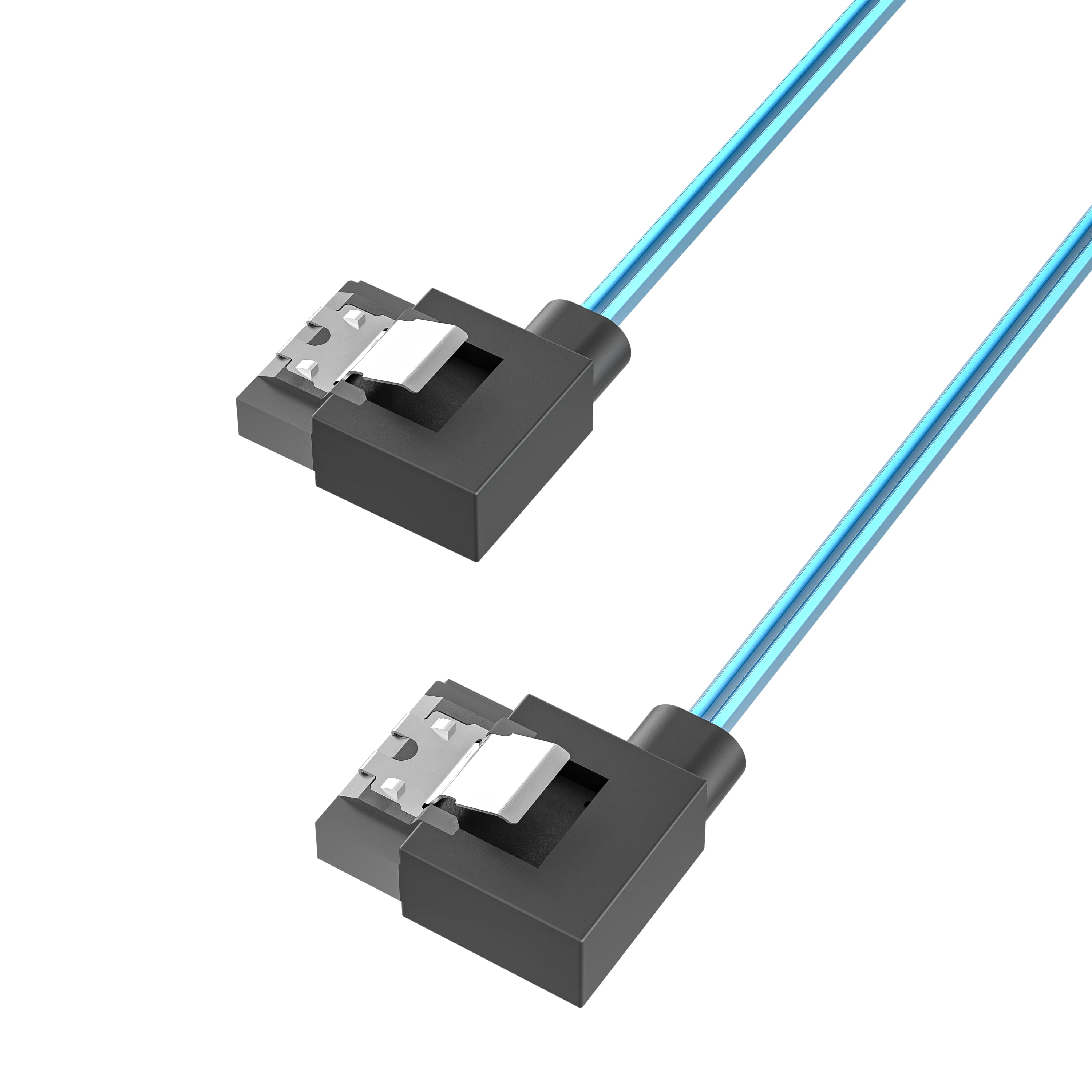

SATA 左弯 转 左弯硬盘数据线
产品概述
本产品是一款两端均为标准 SATA 7Pin 接口的硬盘数据线，用于连接主板 SATA 接口与 SATA 硬盘（HDD/SSD），是台式机组装、服务器维护及存储设备扩展的基础配件。产品提供直头、弯头、带金属卡扣等多种规格，满足不同机箱布线需求。
核心特点
1. 接口规格
接口类型：两端均为 标准 SATA 7Pin 接口
接口设计：
直头：适用于标准机箱，走线顺畅
弯头（L型）：适用于紧凑空间，避免线缆弯折
金属卡扣：部分型号配备金属弹片卡扣，插入后自动锁紧，防止松动脱落
2. 传输性能
高速稳定
支持 6Gbps（SATA 3.0）传输速率，向下兼容 SATA 2.0（3Gbps）和 SATA 1.0（1.5Gbps）
信号可靠
采用屏蔽双绞线结构，有效降低电磁干扰，确保数据完整传输
3. 结构与工艺
优质导体
采用 30AWG/28AWG 纯铜镀锡导体，导电性能优异，信号衰减小
多层屏蔽
铝箔 + 编织网双层屏蔽，抗干扰能力强，适应复杂电磁环境
环保材料 & 镀金触点
线材外被采用 PVC 环保胶料，柔软耐弯折，符合 RoHS 标准
接口端子经过镀金处理，抗氧化、耐插拔，确保长期使用可靠性
4. 多样化配置
长度可选
提供 0.2m 至 1.5m 多种长度，满足不同机箱布线需求
接口朝向
直直、直弯、弯弯多种组合，适应主板与硬盘不同布局
卡扣可选
单边卡扣、双边卡扣、无卡扣多种选择
技术规格
| 接口标准 | SATA 7Pin 转 SATA 7Pin |
| 传输速率 | 6Gbps（SATA 3.0），向下兼容 |
| 线规 | 30AWG / 28AWG（可选） |
| 线缆长度 | 0.2m / 0.3m / 0.5m / 0.8m / 1m / 1.5m（可定制） |
| 屏蔽结构 | 铝箔 + 编织网双层屏蔽 |
| 接口材质 | 镀金触针 + ABS 塑壳（可选金属卡扣） |
| 工作温度 | -20°C 至 80°C |
| 合规标准 | RoHS 2.0 |
适用场景
台式机组装：连接主板 SATA 接口与 2.5/3.5 英寸 SATA 硬盘或光驱
服务器维护：更换故障硬盘线缆，保障服务器稳定运行
外置硬盘盒：内置硬盘与转接板之间的连接
监控设备：硬盘录像机内部硬盘连接
NAS 设备：家庭或小型企业 NAS 内部存储扩展
工业计算机：工控机内部存储设备连接
