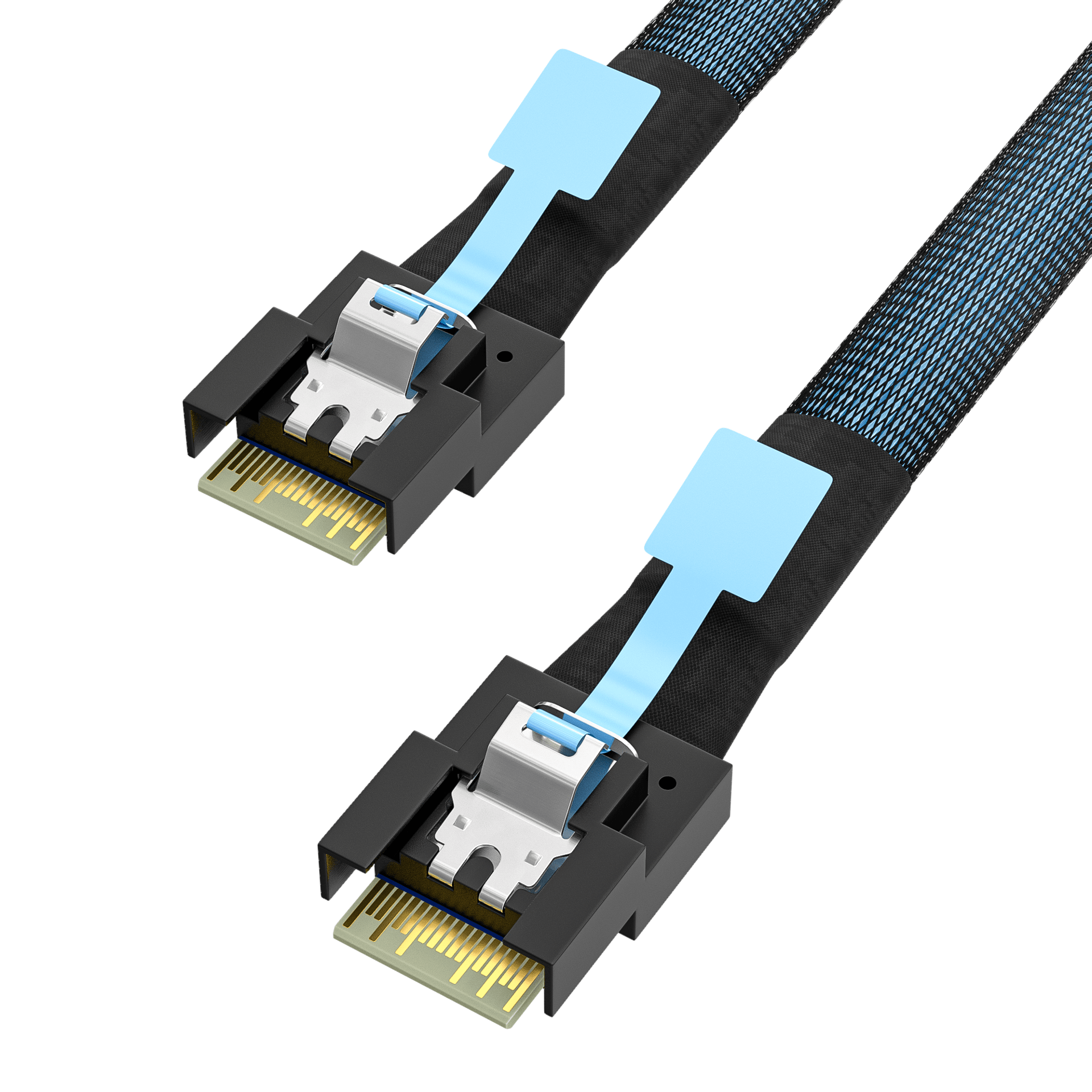

Slim SAS SFF-8654 4i转SFF-8654 4i 防斜插带拉环

Slim SAS SFF-8654 4i转SFF-8654 4i 防斜插带拉环

描述

Slim SAS SFF-8654是一款设计用于非屏蔽、内部或外部I/O的高密度连接器，符合串行连接SCSI SAS4.0标准，体积小，扁平封装，符合SAS4.0 24Gbps高数据速率规范，支持多种组件选择。

应用领域

1. 服务器内部数据传输：连接服务器主板与存储设备（如硬盘、磁盘阵列等），实现高速、稳定的数据交换。
2. 大型数据中心：支持多个计算节点之间的数据交换和同步，优化数据传输性能，提升集群的整体运算能力。
3. 云计算环境：同样支持多个计算节点之间的数据交换和同步，以满足云计算环境中对数据传输的高要求。

特点和优点

1. 较小尺寸的连接器和电缆节省了设备空间
2. 根据行业标准提供四通道信号传输
3. 数据速度：每通道支持UPI 11.2Gbps，SAS4.0 24Gbps，25Gbps和PCIe 4.0 16Gbps
4. 符合SAS4.0和SlimSAS SFF-8654规范

机械性能

1. 配合力：最大55.5N
2. 解除力：最大49N
3. 额定耐用周期：最少250个周期

电气性能

1. 电压：每个触点30VDC SlimSAS 4i插头：最大80mohm初始，压力测试后最大20mohm
2. 介电耐压：最低300VDC，持续100ms
3. 绝缘电阻：相邻引脚之间的最小值为10MΩ

信号完整性

1. 配对连接器阻抗：100 +/- 10％ohm
2. 共模阻抗：符合SAS4.0规范
3. 插入损耗：符合SAS4.0规范
4. 最大串扰：符合SAS4.0规范

产品环保合规

1. RoHS2.0标准：是
2. 中国RoHS：是
3. 达到SVHC：是
4. 低卤素状态：未审核
