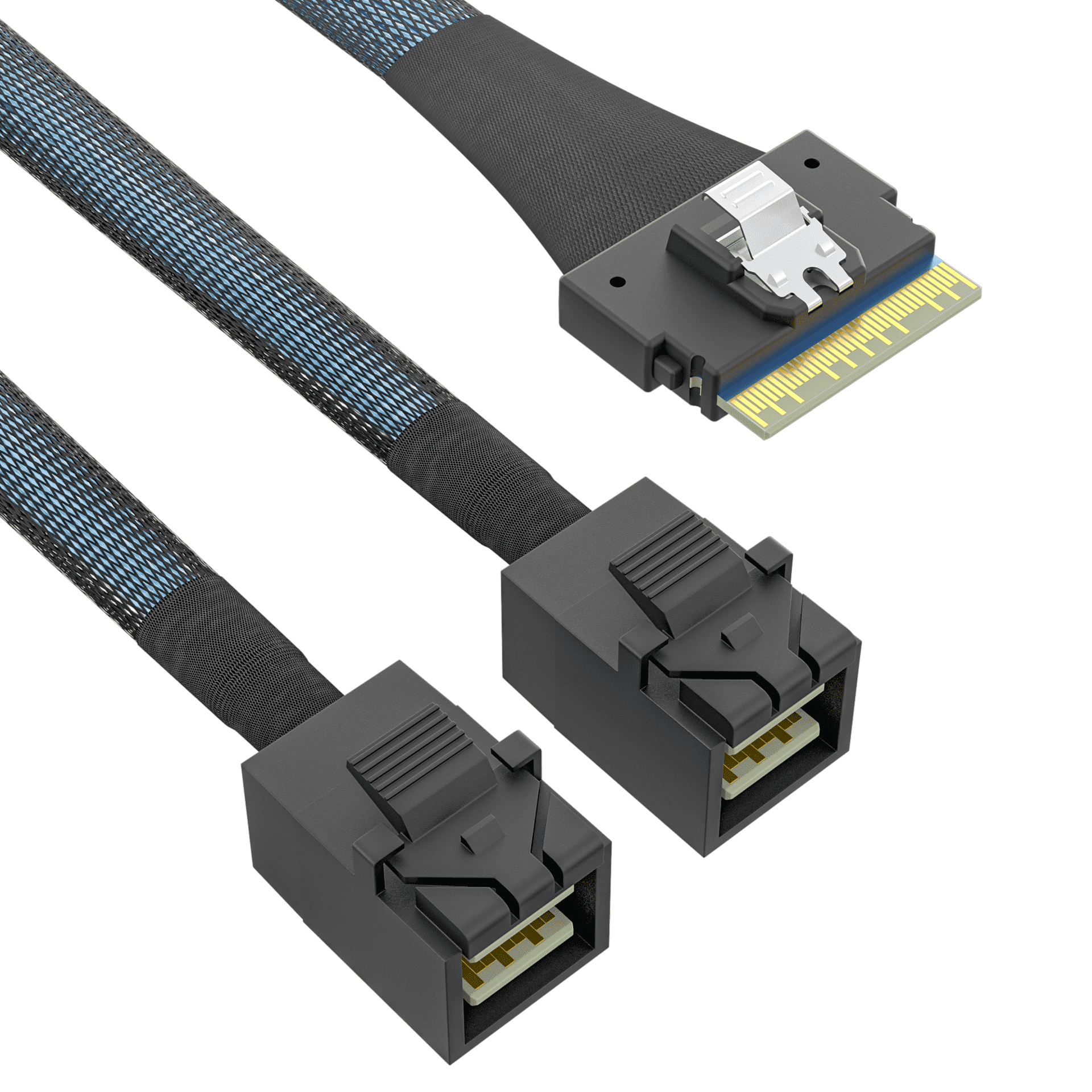

Slim SAS SFF-8654 8i转 HD Mini SAS 2*SFF-8643 4i

Slim SAS SFF-8654 74P转36P HD Mini SAS 2SFF-8643 服务器阵列卡连接线

描述

SFF-8654 8i是一款设计用于非屏蔽、内部或外部I/O的74针高密度连接器，符合串行连接SCSI SAS4.0标准，体积小，扁平封装，符合SAS4.0 24Gbps高数据速率规范，支持多种组件选择。

SFF-8643是一款36针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。

应用领域

1. 服务器

2. 数据存储

3. 工作站

特点和优点

1. 较小尺寸的连接器和电缆节省了设备空间

2. 根据行业标准提供8通道信号传输

3. 数据速度：每通道支持UPI 11.2GT / s，SAS4.0 24Gbps，OpenCAPI 25Gbps和PCIe 4.0 16Gbps

4. 符合SAS4.0和SlimSAS SFF-8654规范

机械性能

1. 配合力：最大55.5N

2. 解除力：最大49N

3. 额定耐用周期：最少250个周期

电气性能

1. 电压：每个触点30VDC SlimSAS 8i插头：最大80mohm初始，压力测试后最大20mohm。

2. 介电耐压：最低300VDC，持续100ms

3. 绝缘电阻：相邻引脚之间的最小值为10MΩ

信号完整性

1. 配对连接器阻抗：100 +/- 10％ohm

2. 共模阻抗：符合SAS4.0规范

3. 插入损耗：符合SAS4.0规范

4. 最大串扰：符合SAS4.0规范
