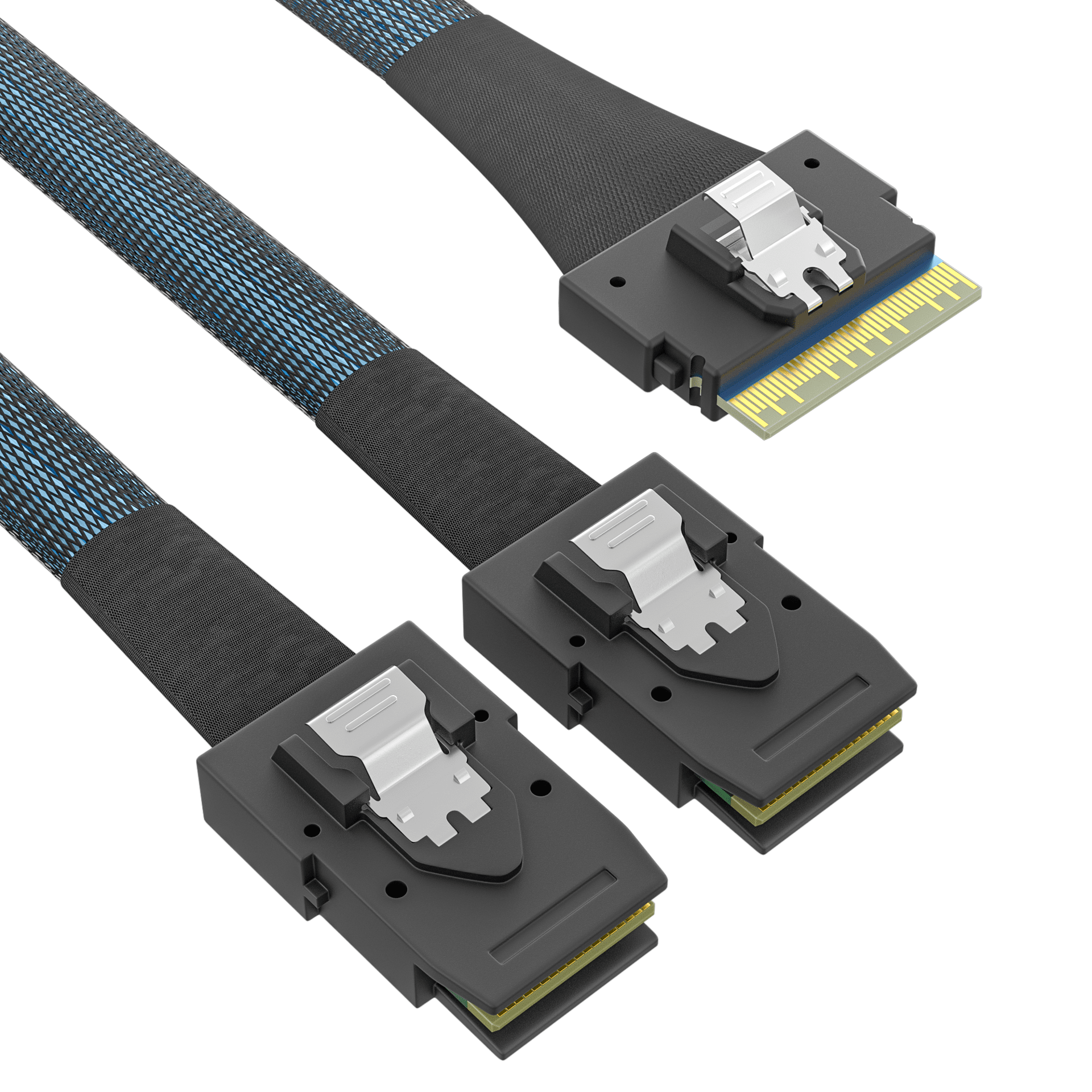

Slim SAS SFF-8654 8i转 Mini SAS 2*SFF-8087 4i

Slim SAS SFF-8654 74P转36P Mini SAS 2SFF-8087 服务器数据线

描述

SFF-8654 8i是一款设计用于非屏蔽、内部或外部I/O的74针高密度连接器，符合串行连接SCSI SAS4.0标准，体积小，扁平封装，符合SAS4.0 24Gbps高数据速率规范，支持多种组件选择。

SFF-8087是一款36针MINI SAS连接器，采用兼容内部链接的塑料锁定接口，主要用于Mini SAS 4i阵列卡上，作为内部SAS连接线使用，专为实现Mini SAS内部互连解决方案而设计，典型应用是SAS HBA与SAS驱动器子系统之间的SAS链路。广泛应用于数据通讯领域，如服务器，机架式服务器，工作站，RAID独立冗余磁盘阵列等。

应用领域

 1.服务器

 2.数据存储

 3.工作站

特点和优点

 1.较小尺寸的连接器和电缆节省了设备空间

 2.根据行业标准提供8通道信号传输

 3.数据速度：每通道支持UPI 11.2GT / s，SAS4.0 24Gbps，OpenCAPI 25Gbps和PCIe4.0 16Gbps

 4.符合SAS4.0和SlimSAS SFF-8654规范

机械性能

 1.配合力：最大55.5N

 2.解除力：最大49N

 3.额定耐用周期：最少250个周期

电气性能

 1.电压：每个触点30VDCSlimSAS 8i插头：最大80mohm初始，压力测试后最大20mohm。

 2.介电耐压：最低300 VDC，持续100ms

 3.绝缘电阻：相邻引脚之间的最小值为10MΩ

信号完整性

 1.配对连接器阻抗：100 +/- 10％ohm

 2.共模阻抗：符合SAS4.0规范

 3.插入损耗：符合SAS4.0规范

 4.最大串扰：符合SAS4.0规范

环境合规

符合RoHS2.0标准

 1.中国RoHS：是

 2.达到SVHC：是
