Slim SAS SFF-8654 8i左弯转SFF-8654 8i右弯防斜插

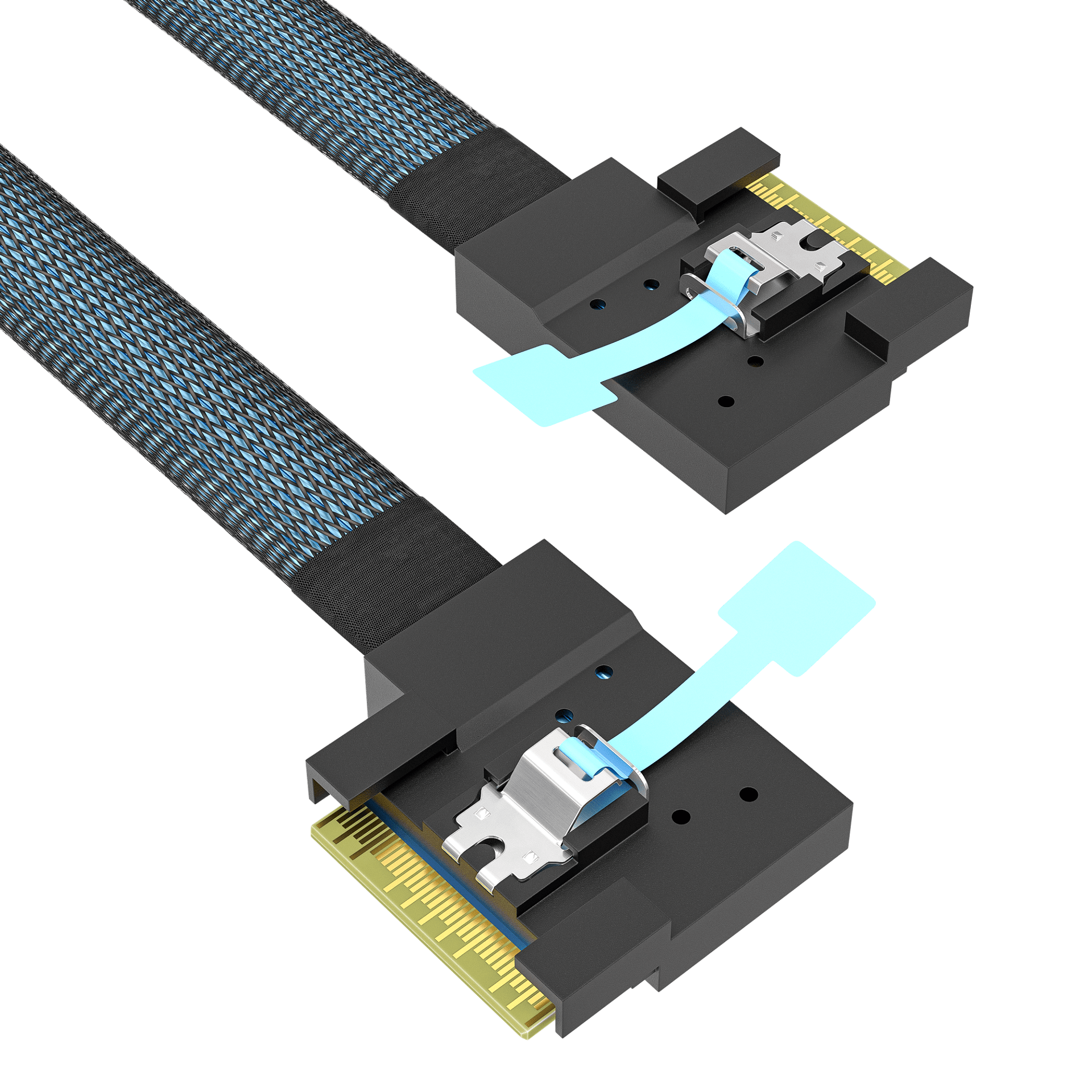

Slim SAS SFF-8654 8i左弯转SFF-8654 8i右弯 SAS4.0服务器磁盘阵列数据线

描述

Slim SAS SFF-8654是一款设计用于非屏蔽、内部或外部I/O的高密度连接器，符合串行连接SCSI SAS4.0标准，体积小，扁平封装，可以支持UPI1.0 11.2GT / s，24Gbps SAS信号或16GT / s PCIe信号传输，它还支持OpenCAPI 25Gbps应用程序，支持多种组件选择。 OIKWAN可以提供8X 24Gbps SlimSAS产品的所有配置， 有直型，直角，左侧出口，右侧出口和薄型配置，从双芯电缆，细薄膜层压电缆到散开电缆的电缆类型，导体尺寸范围从34AWG到28AWG。 上述所有产品均符合SAS4.0，SFF-8654，PCI Express，ROHS2.0，HF，UL认证和易燃性等级。

应用领域

1. 服务器
2. 数据存储
3. 工作站

特点和优点

1. 较小尺寸的连接器和电缆节省了设备空间
2. 根据行业标准提供8通道信号传输
3. 数据速度：每通道支持UPI 11.2GT / s，SAS4.0 24Gbps，OpenCAPI 25Gbps和PCIe 4.0 16Gbps
4. 符合SAS4.0和SlimSAS SFF-8654规范

机械性能

1. 配合力：最大55.5N
2. 解除力：最大49N
3. 额定耐用周期：最少250个周期

电气性能

1. 电压：每个触点30VDC SlimSAS 8i插头：最大80mohm初始，压力测试后最大20mohm
2. 介电耐压：最低300 VDC，持续100ms
3. 绝缘电阻：相邻引脚之间的最小值为10MΩ

信号完整性

1. 配对连接器阻抗：100 +/- 10％ohm
2. 共模阻抗：符合SAS4.0规范
3. 插入损耗：符合SAS4.0规范
4. 最大串扰：符合SAS4.0规范

 环境合规

 1.RoHS2.0标准：是

 2.中国RoHS：是

 3.达到SVHC：是
