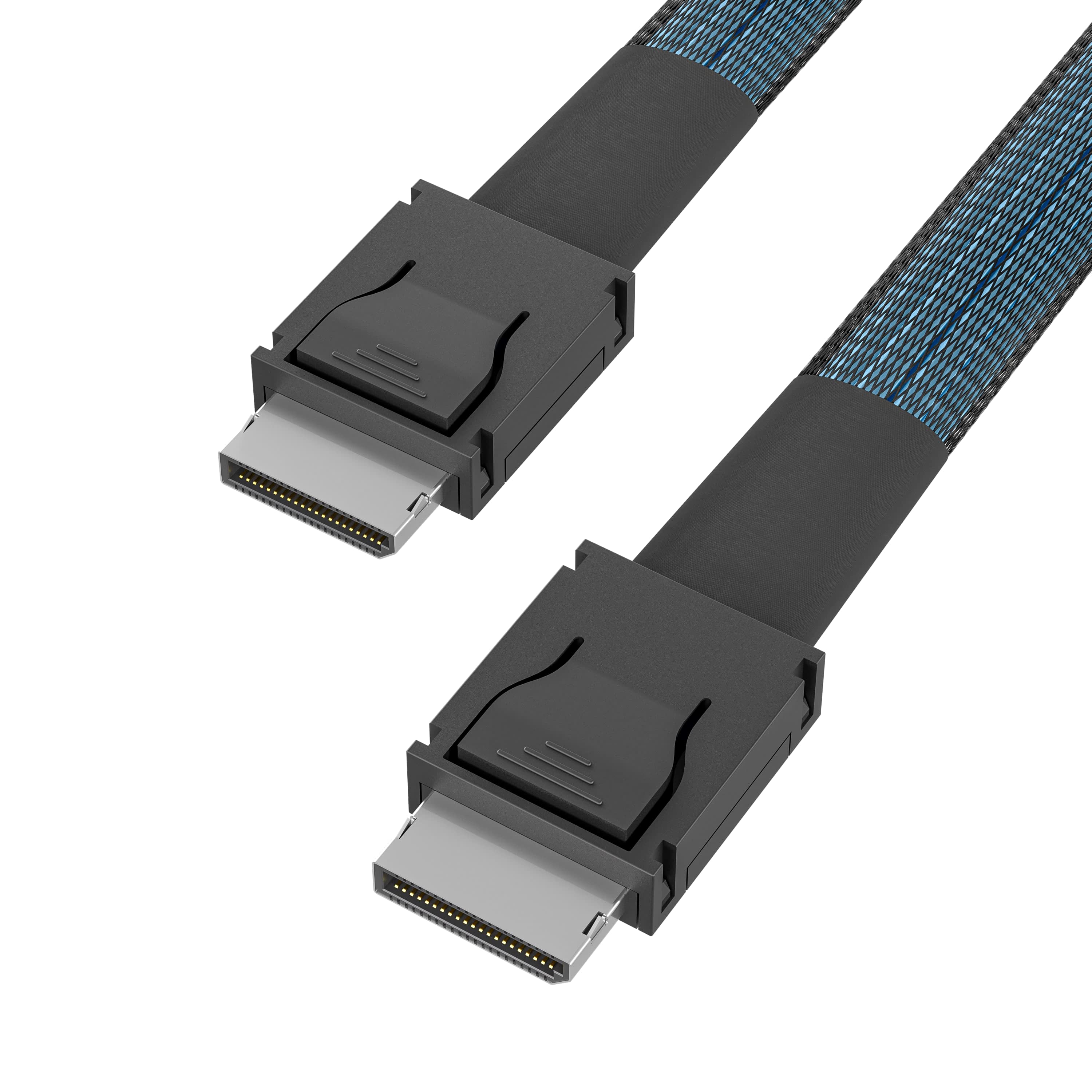

Oculink (SFF-8611) 转 Oculink (SFF-8611)
PCIe4.0高速线 8611-8611高速线
Connecting The Future
OIKWAN - 高速与稳定的连接方案
详细说明
产品概述
Oculink的高速数据传输线缆，专为服务器内部、数据存储系统及高性能工作站设计。Oculink是一种针对PCIe内部应用和外部设备连接而设计的小型化高速接口规格，支持多数字协议单电气规范，能够在紧凑空间内实现高速稳定传输。
核心特点
1. 接口规格
接口标准：两端均为 SFF-8611（Oculink） 接口
通道配置：支持 4条PCIe通道（4x），满足多通道并行数据传输需求
紧凑设计：体积小巧，适用于空间受限的服务器内部布线环境
2. 传输性能
高速传输：支持 8GT/s 数据传输速率（PCIe Gen3），向下兼容低速标准
协议兼容：可支持 PCIe信号（8GT/s）或 SAS 4.0信号（24Gbps），实现多协议通用
信号完整性：符合PCIe Gen3规范对插入损耗、串扰及阻抗匹配的要求，确保高频信号稳定传输
3. 结构与工艺
高品质导体：采用高频铜芯导体，确保信号低衰减传输
镀金处理：PCB及连接器触点均经过镀金处理（Au 15"以上），提升抗氧化能力与连接可靠性
耐用结构：额定耐久性循环最小50次，适配频繁插拔的测试或维护场景
4. 电气性能
阻抗匹配：配对连接器阻抗 85Ω ±15%，满足高速信号传输要求
绝缘性能：相邻端子间最小绝缘电阻 100MΩ，介电耐压最低 250VDC
环保合规：符合 RoHS 2.0 及 REACH SVHC 环保标准
技术规格
| 项目 | 规格参数 |
| 接口标准 | SFF-8611（Oculink）转 SFF-8611（Oculink） |
| 传输速率 | 8GT/s（PCIe Gen3）或 16Gbps（SAS 4.0） |
| 通道数量 | 4通道（4x PCIe lanes） |
| 线规 | 32AWG 高频铜芯 |
| 线缆长度 | 0.5m / 0.8m / 1m（可定制） |
| 阻抗 | 85Ω ±15% |
| 接口材质 | 镀金触针 + 高性能塑壳 |
| 工作温度 | -20°C 至 80°C |
| 合规标准 | RoHS 2.0，REACH SVHC |
适用场景
服务器内部连接：用于主板或RAID卡与NVMe SSD、SAS驱动器之间的高速数据传输
数据存储系统：适用于磁盘阵列（JBOD）内部控制器与硬盘背板的连接
台式机/工作站：满足高性能计算、视频剪辑、3D渲染等对内部存储带宽要求高的场景
数据中心：支持服务器内部高速互连，优化数据访问效率
企业级存储解决方案：连接NVMe存储设备，确保快速可靠的数据访问
